Wiskundige tijd
Kwartsklok met trinaire aanwijzing

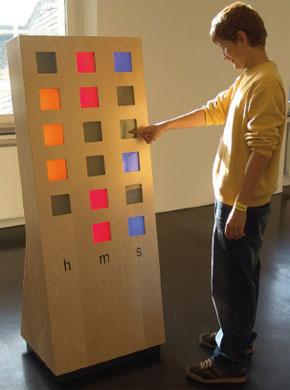

Geïnspireerd door een binaire klok in Elektuur, die op zijn beurt een museumstuk uit een wiskundig museum als voorbeeld had, ontstond deze klok voor hoogbegaafden…
Om de tijd trinair te kunnen weergeven heeft men geschikte aanwijselementen nodig, die drie toestanden kunnen aannemen. Er bestaan zogenaamde duo-LED’s die, afhankelijk van de penaansluiting, rood, groen of in een andere kleur licht geven. Geen licht uit de LED (uit) betekent dan bijvoorbeeld 0, groen licht is 1 en rood licht is 2.
Om de tijd trinair te kunnen weergeven heeft men geschikte aanwijselementen nodig, die drie toestanden kunnen aannemen. Er bestaan zogenaamde duo-LED’s die, afhankelijk van de penaansluiting, rood, groen of in een andere kleur licht geven. Geen licht uit de LED (uit) betekent dan bijvoorbeeld 0, groen licht is 1 en rood licht is 2.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
R1...R8 = 220
R9...R26 = 1k8
R27...R37 = 100 k
R38 = 4M7
R39 = 270 k
Condensatoren:
C1 = 27 p
C2 = 100 p
C3 = 100 µ/25 V radiaal
C4...C15 = 100 n
Halfgeleiders:
D1...D8 = Duo-LED rood/groen, gemeenschappelijke kathode (bijv. Conrad 185000)
D9...D22 = 1N4148
T1...T18 = BC547B
IC1...IC9 = 4017
IC10 = 4060
IC11 = 4081
IC12 = 4013
Diversen:
JP1,JP2 = 3-polige penheader + jumper of miniatuur schakelaar, 1 x om
X1 = kristal 32.768Hz
7 draadbruggen
R1...R8 = 220
R9...R26 = 1k8
R27...R37 = 100 k
R38 = 4M7
R39 = 270 k
Condensatoren:
C1 = 27 p
C2 = 100 p
C3 = 100 µ/25 V radiaal
C4...C15 = 100 n
Halfgeleiders:
D1...D8 = Duo-LED rood/groen, gemeenschappelijke kathode (bijv. Conrad 185000)
D9...D22 = 1N4148
T1...T18 = BC547B
IC1...IC9 = 4017
IC10 = 4060
IC11 = 4081
IC12 = 4013
Diversen:
JP1,JP2 = 3-polige penheader + jumper of miniatuur schakelaar, 1 x om
X1 = kristal 32.768Hz
7 draadbruggen
