Gsm-display aan de pc
Hergebruik van Swing-200-LCD

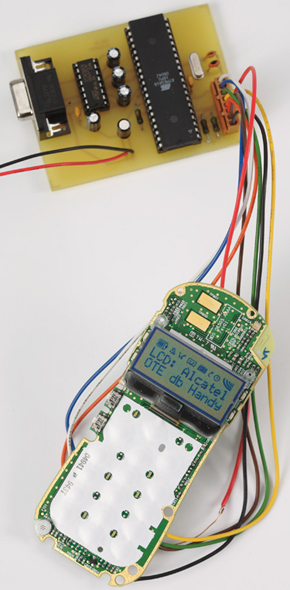

Het toepassen van gsm-onderdelen in elektronicaprojecten strandt gewoonlijk doordat datasheets ontbreken. In dit geval is het de auteur toch gelukt om de functies van een Alcatel-gsm-display alleen door analyse van de print en het dataprotocol vast te stellen. Hierdoor kan het display met behulp van een ATmega16 worden aangestuurd.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Weerstanden:
R1...R3 = 10 k
Condensatoren:
C1...C3,C5,C6 = 1 µ/16 V radiaal
C4,C9 = 100 n
C7,C8 = 22 p
Halfgeleiders:
IC1 = ATmega16-16PC (geprogrammeerd, EPS 060184-41)
IC2 = MAX3232CPE
Diversen:
K1 = 8-polige header
K2 = 2-polige header
K3 = 9-polige female sub-D-connector, haaks, voor printmontage
X1 = 8-MHz-kristal
R1...R3 = 10 k
Condensatoren:
C1...C3,C5,C6 = 1 µ/16 V radiaal
C4,C9 = 100 n
C7,C8 = 22 p
Halfgeleiders:
IC1 = ATmega16-16PC (geprogrammeerd, EPS 060184-41)
IC2 = MAX3232CPE
Diversen:
K1 = 8-polige header
K2 = 2-polige header
K3 = 9-polige female sub-D-connector, haaks, voor printmontage
X1 = 8-MHz-kristal
