Compacte OBD2-analyser
Heldere diagnose zonder pc
De hier gepresenteerde OBD2-analyser levert een snel inzicht in het functioneren van een motorvoertuig. Deze handzame tester werkt geheel zelfstandig, zonder pc, en herkent automatisch het gebruikte protocol. De bediening van het apparaat is bijzonder eenvoudig. Het lezen van foutcodes, het resetten van het foutgeheugen en de MIL-melding zijn nu ook buiten de werkplaats mogelijk.
Vanaf het begin van het nieuwe millennium worden steeds meer personenwagens standaard uitgerust met een OBD2-interface. Inmiddels zijn OBD2-analysers niet meer uit de professionele garage weg te denken - ze behoren tot de standaarduitrusting van de monteur.
Vanaf het begin van het nieuwe millennium worden steeds meer personenwagens standaard uitgerust met een OBD2-interface. Inmiddels zijn OBD2-analysers niet meer uit de professionele garage weg te denken - ze behoren tot de standaarduitrusting van de monteur.

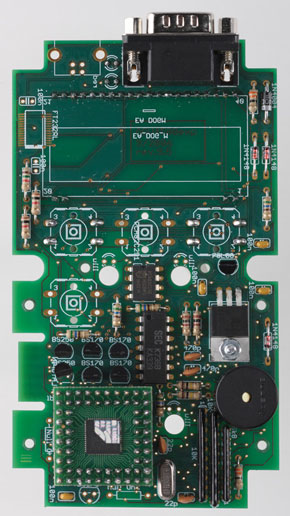

Materials
Onderdelenlijst
Weerstanden:
R1 = 1 k
R3,4 = 100 k
R5,9 = 33
R6,R11 = 560
R7,R8 = 100
R12 = 1k5
RN1,RN2 = 10 k weerstand-array SIL10
RN3 = 6k8 weerstand-array SIL8
Condensatoren:
C1,C2,C3,C10 = 100 n
C4,C5 = 22 p
C6,C7 = 470 p
Halfgeleiders:
D1 = 1N4004
D2,D4,D5 = 1N4148
IC1 = 78L08
IC2 = LM339N
IC3 = AT90CAN128 (Atmel-QIL), geprogrammeerd verkrijgbaar als AVG4900 (Stange-Distribution)
IC4 = PCA82C250 (Philips)
IC5 = 7805
LED1 = LED 3 mm rood
LED2 = LED 3 mm groen
Q3...Q6 = BS170 (TO92)
Q7,Q8 = BS250 (TO92)
Diversen:
Q1 = kristal 8 MHz (HC49/S)
LC-display 3 x 16 regels, type EADOGM163E met achtergrondverlichting EALED55X31-A
S1,S3 = druktoets (Omron 40-XX B3F) met bijpassende knop (Alu)
DC-buzzer
X2 = 9=polige haakse sub-D-connector, female, voor printmontage
IC-voet 14-polig
IC-voet 8-polig
QIL-voet (4 segmenten van 16 pennen)
print
behuizing met frontfolie
montagemateriaal
Het Elektuur-bouwpakket EPS 070038-71 bevat alle benodigde onderdelen, inclusief de behuizing met bijbehorende frontfolie en een OBD-verbindingskabel.
R1 = 1 k
R3,4 = 100 k
R5,9 = 33
R6,R11 = 560
R7,R8 = 100
R12 = 1k5
RN1,RN2 = 10 k weerstand-array SIL10
RN3 = 6k8 weerstand-array SIL8
Condensatoren:
C1,C2,C3,C10 = 100 n
C4,C5 = 22 p
C6,C7 = 470 p
Halfgeleiders:
D1 = 1N4004
D2,D4,D5 = 1N4148
IC1 = 78L08
IC2 = LM339N
IC3 = AT90CAN128 (Atmel-QIL), geprogrammeerd verkrijgbaar als AVG4900 (Stange-Distribution)
IC4 = PCA82C250 (Philips)
IC5 = 7805
LED1 = LED 3 mm rood
LED2 = LED 3 mm groen
Q3...Q6 = BS170 (TO92)
Q7,Q8 = BS250 (TO92)
Diversen:
Q1 = kristal 8 MHz (HC49/S)
LC-display 3 x 16 regels, type EADOGM163E met achtergrondverlichting EALED55X31-A
S1,S3 = druktoets (Omron 40-XX B3F) met bijpassende knop (Alu)
DC-buzzer
X2 = 9=polige haakse sub-D-connector, female, voor printmontage
IC-voet 14-polig
IC-voet 8-polig
QIL-voet (4 segmenten van 16 pennen)
behuizing met frontfolie
montagemateriaal
Het Elektuur-bouwpakket EPS 070038-71 bevat alle benodigde onderdelen, inclusief de behuizing met bijbehorende frontfolie en een OBD-verbindingskabel.
