DTMF-gestuurde schakelaar
Met deze schakeling kan op afstand via de telefoon een apparaat bestuurd worden. Elke telefoon (vast of mobiel) die is voorzien van DTMF-druktoetsen is geschikt. Na het inbellen moet een login-procedure worden doorlopen, daarna kan de aangesloten apparatuur op afstand worden geschakeld. Voorbeelden zijn een deuropener en een pomp voor het besproeien van planten.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

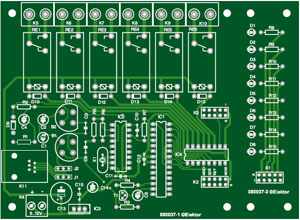

PCB
Onderdelenlijst
Weerstanden:
R1 = 68 k
R2,R4 = 1 k
R3 = 330 Ohm
R5 = 10 k
R6 = 100 k
R7 = 220 k
R8...R15 = 220 Ohm
Condensatoren:
C1,C2,C3,C5,C9...C12,C15 = 100 n
C4 = 2µ2/40 V radiaal
C13 = 1000 µ/40 V radiaal
C14 = 100 µ/40 V radiaal
Halfgeleiders:
B1,B2 = B80C1500
D1...D8 = low-current LED, 3 mm
D9 = zenerdiode 4V7/400 mW
D10...D15 = 1N4001
T1 = BD139
IC1 = Atmega8-16PC (geprogrammeerd, EPS-nr. 080037-41)
IC2 = MT8870
IC3 = 7805
IC4 = ULN2004
Diversen:
RE1...RE6 = 12-V-relais, bijv. V23057
X1 = kristal 3,5795 MHz
K1,K2,K3 = 10-polige boxheader
K4 = Printkroonsteen, steek 5 mm
K5...K10 = Printkroonsteen, steek 7,5 mm
K11 = RJ11-connector voor printmontage, Hirose TM5RE1-64 (Digikey bestelnr. H11257-ND)
J1,J2 = 3-polige pinheader met jumper
R1 = 68 k
R2,R4 = 1 k
R3 = 330 Ohm
R5 = 10 k
R6 = 100 k
R7 = 220 k
R8...R15 = 220 Ohm
Condensatoren:
C1,C2,C3,C5,C9...C12,C15 = 100 n
C4 = 2µ2/40 V radiaal
C13 = 1000 µ/40 V radiaal
C14 = 100 µ/40 V radiaal
Halfgeleiders:
B1,B2 = B80C1500
D1...D8 = low-current LED, 3 mm
D9 = zenerdiode 4V7/400 mW
D10...D15 = 1N4001
T1 = BD139
IC1 = Atmega8-16PC (geprogrammeerd, EPS-nr. 080037-41)
IC2 = MT8870
IC3 = 7805
IC4 = ULN2004
Diversen:
RE1...RE6 = 12-V-relais, bijv. V23057
X1 = kristal 3,5795 MHz
K1,K2,K3 = 10-polige boxheader
K4 = Printkroonsteen, steek 5 mm
K5...K10 = Printkroonsteen, steek 7,5 mm
K11 = RJ11-connector voor printmontage, Hirose TM5RE1-64 (Digikey bestelnr. H11257-ND)
J1,J2 = 3-polige pinheader met jumper
