GSM-teleschakelaar

Met terugmelding en GPS-positiegegevens

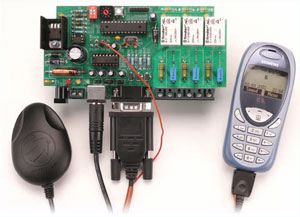

Het thema ‘besturen met GSM en SMS’ krijgt hier met een minimale schakeling met een overtuigend aantal functies een nieuwe betekenis: programmeerbare 230 V schakeluitgangen, terugmelding via een status-SMS en alarm-getriggerde overdracht van GPS-gegevens. GSM-teleschakelaars zijn er weliswaar wel, maar het ontbreekt echter aan goedkope en tegelijk betrouwbare oplossingen. Dit project maakt gebruik van populaire en (tweedehands) zeer goedkoop aangeboden mobieltjes als GSM-ontvanger met data-uitgang.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.

Login | Registreer nu!

Materials

080324-PCB.pdf

080324-11.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 080324-1.zip

Componenten

De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.

Download de BOM lijst

Onderdelenlijst

Weerstanden:
R1, R3, R5, R7, R9, R11 = 1k5
R2, R4 = 10k
R6, R8, R10 = 1k
R12 = zie tekst
R13, R14, R15 = 1 Ohm/V, 2 W (zie tekst)

Condensatoren:
C1 = 220 µ / 35 V
C2, C11 = 100 n
C3 = 3µ3/50 V
C4, C5, C6, C7, C8 = 1 µ/16 V
C9, C10 = 22 p
C12, C13, C14 = 0,1 µ F/A (zie tekst)

Halfgeleiders:
D1 = P6KE30A, TVS, 30 V, 600 W
D2, D3 = SB320 of 1N5820 (Schottky-diode 3 A, 20 V)
D4 = LED, rood, low current 3 mm
D5 = LED, groen, low current, 3 mm
D6…D9 = LED, geel, low current, 3 mm
D10, D11, D12= 1N4148
T1…T3 = BC337, TO92
IC1 = L78S05CV, TO220
IC2 = MAX232CPE+, DIP16
IC3 = ATMEGA8-16PU, DIP28, geprogrammeerd (EPS080324-41)
OC1 = PC817X2J000F, optocoupler, DIP4

Spoel:
L1 = 40 µH/2 A (bijv. EPCOS)

Diversen:
X1 = 8-MHz-kristal, HC-49
RE1…RE3 = relais HRS4E-S (DC 5V)
K1 = adapteraansluitbus voor printmontage
K2 = 2-polige printkroonsteen, RM 5 mm
K3…K5 = 2-polige header RM 2,54 mm
K6 = 9-poliger Sub-D-stekker voor printmontage
K7 = 6-polige mini-DIN-bus voor printmontage
K8 = 6-polige header, RM 2,54 mm
JP1…JP3 = 2-polige header, RM 2,54 mm
S1 = 10-polige DIP-draaischakelaar MCRH2AF-10R
S2 = 2-polige DIL-schakelaar MCDS02
S3 = 1-polige drukknop voor printmontage FSM4JH
F1 = PTC-zekering, zelfherstellend, 30 V, houdstroom 1,1 A, aanspreekstroom 2,2 A, bijv. Multifuse MF-R110-0-99 (Bourns) of Polyfuse 30R110 (Littlefuse) of Polyswitch RUEF110 (Tyco), ES-LP30-110 (ESKA) = PFRA 110 (Reichelt)
P1…P8 = soldeerpen 1 mm
Voetjes voor IC2 (DIL16), IC3 (DIL28), OC1 (DIL6 als DIL4 gebruikt)
Koellichaam voor IC1 (U-profiel, 25x15x20 mm, 17 K/W, met montagesleuf)
M3-schroefjes 10 mm met moer (voor de bevestiging van het koellichaam met schroefbevestiging)
Behuizing blauw, transparant, 150 x 80 x 50 mm (L x B x H), bijv. Conrad 522498
Print EPS 080324-1 of kit inclusief print EPS080324-71
