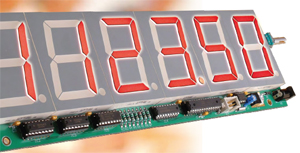

Vergaderkostenmeter
Harde realiteit van verborgen meetingkosten
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Extra info / Update
Specificaties
- Uitlezing met zes 7-segment-displays, hoogte
- Maximaal weer te geven bedrag € 9999,99
- Eenknopsbediening met draai/druk-encoder
- Invoer van bedrag per deelnemer en aantal deelnemers mogelijk
- Bediening en voedingsaansluiting kunnen naar keus aan linker- of rechterzijde van de print worden gemonteerd
- Controller: ATMega168-20PU
- ISP-connector voor programmeren controller
- Voeding via netadapter 12 V/800 mA
Onderdelenlijst
R1 = 220 Ohm
R2...R8 = 150 Ohm
R9 = 10 k
Condensatoren:
C1 = 330 n keramisch, steek
C2 = 10 µ/16 V
C3...C8 = 100 n keramisch, steek
Halfgeleiders:
D1 = 1N5817 (Schottky-diode
IC1 = LM7805, TO220
IC2, IC3 = L293DNE, DIP16 (Farnell Nr. 1470423)
IC4 = ULN2803A, DIP18 (Farnell Nr. 1047761)
IC5 = 74HCT238, DIP16 (Farnell Nr. 382231)
IC6 = ATmega168-20PU, DIP28, geprogrammeerd (EPS 080396-41)
IC7 = PCF8583P, DIP8 (Farnell Nr. 403908)
LD1...LD6 = SA23-12SRWA (KINGBRIGHT), 7-Segment-LED-Display, rood, gemeenschappelijke anode (Farnell Nr. 1168639)
Diversen:
X1, X2 = kristal 32768 Hz, cilindervormig, 3 x
K1, K2 (optie) = adapteraansluiting voor printmontage
K3 = 2x3-polige header, steek
S1, S2 (optie) = EC11B15242 (Alps), Draai/drukencoder voor frontplaatmontage,
Print 080396-1 (te bestellen via www.elektor.nl)
