T-reg

Universele hoogspanningsvoeding voor buizenversterkers

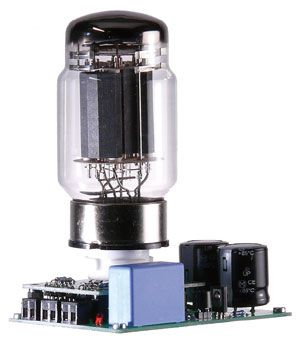

Dit artikel beschrijft een nieuw type schakeling voor een hoogspanningsregelaar die eenvoudig van opbouw is, maar desondanks uitstekende prestaties levert. De uitgangsspanning kan over het hele spanningsbereik door middel van één weerstandswaarde worden aangepast zonder veranderingen in de prestaties. Als regelelement kunnen verschillende types buizen of MOSFET's worden toegepast.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.

Login | Registreer nu!

Materials

081089-PCB.pdf

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 081089-1-V10

Download Gerber bestand: 081089-2-V10

Download Gerber bestand: 081089-3-V10

Download Gerber bestand: 081089-4-V10

Extra info / Update

Specificaties
- Universeel ontwerp, uitgangsspanning eenvoudig aan te passen d.m.v. één weerstandswaarde
- Lage uitgangsimpedantie en geringe brom en ruis over de gehele audio-bandbreedte
- Instelbare uitgangsspanning tot 500 V, uitgangsstroom maximaal 1 A
- Te gebruiken voor buizen-voor- en eindversterkers
- Ingebouwde inschakelvertraging (nominaal 30 seconden) voor de hoogspanning
- Drie verschillende plugin-opties met verschillende serieregelaars: met 6528 of 6080 (max. 600 mA), met EL84 of EL86 (max. 50 mA), of met een of twee DN2540 MOSFET's (max. 1 A)

Onderdelenlijst

Onderdelenlijst moederbord
Weerstanden:
R1 = 1k3
R2 = 13Ohm3
R3 = 250 k (zie tekst)
R4 = 330 Ohm
R5 = 560 k
R6 = 3k6
R7 = 470 k
R8 = 1 M
R9,R13 = 120 k
R10 = 12 Ohm (zie tekst)
R11 = 2k2
R12 = 10 k
R14 = 820 Ohm
R15 = 1 k

Condensatoren:C1 = 1 µ/560 V MKT
C2 = 1000 µ /16 V
C3 = 22 µ/15 V
C4,C5 = 4µ7/300 V
C6,C7 = 47 µ/500 V

Halfgeleiders:
IC1 = LMC555
IC2 = LM334
TH1 = C106M1G (thyristor 600 V/2,5 A)
IC3 = TLP3052
T1 = BC556
T2 = 2SA1208
T3 = 2SC2910
D1 = zenerdiode 100 V/5 W
D2 = zenerdiode 15 V/0,5 W
D8 = 1N4148
D3,D4,D6,D7 = UF4007 (fast/soft recovery, 1000 V/1 A)
D5 = 5 mm LED geel
D9 = 5 mm LED rood
D10 = 5 mm LED groen
B1 = DF005M (bruggelijkrichter 50 V/1 A)

Diversen:
F1 = zekering 1 A rond
K1 = 3-voudige printkroonsteen, steek 5 mm
K2,K3,K4 = 2-pens SIL-connectorstrip
K5,K6 = 4-pens SIL-connectorstrip
K7,K8,K9 = 2-voudige printkroonsteen, steek 5 mm
IC socket DIL-06
IC socket DIL-08
4 Afstandsbusjes (kunststof) M3 x 12mm
4 Boutjes M3 x 6mm
Print 081089-1 leverbaar via www.thepcbshop.com

Onderdelenlijst 6528 plug-in
R1,R2 = 1 k/0,5 W, 1%
R3,R4 = 12 Ohm/2 W, 1%
V1 = 6528 of 6080
K2,K3,K4 = 2-voudige pinheader
K5,K6 = 4-voudige pinheaderOctal-buisvoet voor printmontage
Print 081089-2 leverbaar via www.thepcbshop.com

Onderdelenlijst EL84 plug-in
R1 = 1 k/0,5 W, 1%
V1 = EL84 of EL86
K2,K3,K4 = 2-voudige pinheader
K5,K6 = 4-voudige pinheader
Noval-buisvoet voor printmontage
Print 081089-3 leverbaar via www.thepcbshop.com

Onderdelenlijst DN2540 plug-in
R1,R2 = 100 Ohm/0,5 W, 1%
R3,R4 = 5Ohm6/2 W, 1%
D1...D4 = zenerdiode 15 V/0,5 W
D5,D6 = zenerdiode 100 V/5 W
T1,T2 = DN2540
K2,K3,K4 = 2-voudige pinheader
Koelprofiel(en) 4 K/W (Wakefield 637-20ABPE)
Print 081089-4 leverbaar via www.thepcbshop.com
