Automatische fietsverlichting

Automatische fietsverlichting
Automatische fietsverlichting
Deze automatische fietsverlichting neemt u bijna al het werk uit handen (u moet natuurlijk nog wel trappen). De schakeling houdt rekening met het omgevingslicht en schakelt de verlichting in zodra het donker wordt. Het licht wordt uitgeschakeld als er een minuut niet meer gefietst wordt of als het weer licht wordt. Het grote voordeel van deze schakeling is dat er geen enkel bedieningselement aan te pas komt.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.

Login | Registreer nu!

Materials

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

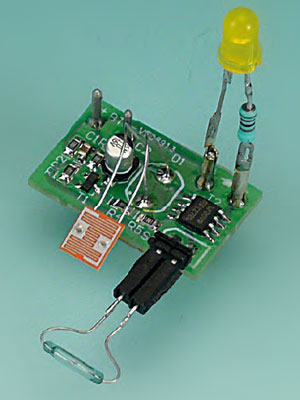

PCB

Onderdelenlijst

Weerstanden:
R1 = 1 M (SMD 0805)
R2,R4 = 100 k (SMD 0805)
R3,R6 = 1 k (SMD 0805)
R5 = LDR bijv. FW150 Conrad best.nr. 183547
Condensatoren:
C1 = 1 µF/16 V (SMD 0805)
C2 = 10 µF/16 V (SMD chip type)
C3 = 100 n (SMD 0805)
Halfgeleiders:
T1 = BC807 (SMD SOT23)
T2 = STS6NF20V (SMD SO8)
Diversen:
S1 = reedschakelaar (niet op de print) + 2-polige pinheader (haaks)
BT1 = 3 tot 12 V (zie tekst)
