Hellingsalarm voor auto's
Beveilig uw lichtmetalen velgen
Dit project is bedoeld voor iedereen die een auto heeft met mooie aluminium velgen en bang is deze een keer op de remschijven aan te treffen. De schakeling kan als aanvulling op een bestaand alarm of zelfstandig worden gebruikt. Het alarm is eenvoudig aan uw wensen aan te passen en de ingebruikname is simpel dankzij een geïntegreerde installatiehulp.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

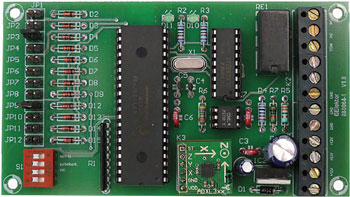

PCB
Extra info / Update
Technische eigenschappen:
• hellingshoek tussen 0 en 25°
• alarmduur instelbaar tussen 0 en 165 s
• twee alarmsignalen: intermitterend met 0,5 Hz of continu
• geïntegreerde installatiehulp
• hellingshoek tussen 0 en 25°
• alarmduur instelbaar tussen 0 en 165 s
• twee alarmsignalen: intermitterend met 0,5 Hz of continu
• geïntegreerde installatiehulp
Onderdelenlijst
Weerstanden:
R1 = SIL-module 8 x 4k7
R2 t/m R4 = 1 k
R5 = 330 ?
R6 = 4k7
R7 = 10 k
Condensatoren:
C1 = 470 ?/25 V axiaal
C2 = 100 ?/25 V axiaal
C3,C6 = 100 n
C4,C5 = 15 p keramisch
Halfgeleiders:
IC1 = PIC16F877-20/P (geprogrammeerd, EPS 080064-41)
IC2 = 7805
IC3 = ULN2803A
IC4 = 4N25 of equivalent
D1 = 1N4001
D2...D9, D12...D15 = 1N4148
D10,D11 = LED 3 mm
Diversen:
X1 = kristal 8 MHz, laag model
JP...JP4, JP5...JP8, JP9...JP12 = pinheaders
2x4 contacten + jumpers
S1 = viervoudige DIP-switch
RE1 = miniatuurrelais 2 x wissel, 12 V
K1,K2,K5,K6 = header, 3 pennen, raster 2,54 mm
LED met bevestiging, diameter en kleur naar keuze, voor indicatie van de alarmstatus
2 assige accelerometer-module, Sparkfun ADXL322
Kabelzekeringhouder voor auto + zekering
Print 080064-1
Source- en hex-code 080064-11
R1 = SIL-module 8 x 4k7
R2 t/m R4 = 1 k
R5 = 330 ?
R6 = 4k7
R7 = 10 k
Condensatoren:
C1 = 470 ?/25 V axiaal
C2 = 100 ?/25 V axiaal
C3,C6 = 100 n
C4,C5 = 15 p keramisch
Halfgeleiders:
IC1 = PIC16F877-20/P (geprogrammeerd, EPS 080064-41)
IC2 = 7805
IC3 = ULN2803A
IC4 = 4N25 of equivalent
D1 = 1N4001
D2...D9, D12...D15 = 1N4148
D10,D11 = LED 3 mm
Diversen:
X1 = kristal 8 MHz, laag model
JP...JP4, JP5...JP8, JP9...JP12 = pinheaders
2x4 contacten + jumpers
S1 = viervoudige DIP-switch
RE1 = miniatuurrelais 2 x wissel, 12 V
K1,K2,K5,K6 = header, 3 pennen, raster 2,54 mm
LED met bevestiging, diameter en kleur naar keuze, voor indicatie van de alarmstatus
2 assige accelerometer-module, Sparkfun ADXL322
Kabelzekeringhouder voor auto + zekering
Print 080064-1
Source- en hex-code 080064-11
