Bluesbreaker

Effectief middel tegen winterdepressies

In de wintertijd krijgen veel mensen last van depressies, wat ook wel wordt aangeduid met de benaming 'winterblues'. Met behulp van blauw licht kunnen deze verschijnselen worden bestreden. Deze blauwlicht-generator met ingebouwde timer is daarbij een prima hulpmiddel.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.

Login | Registreer nu!

Materials

081066-PCB.pdf

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

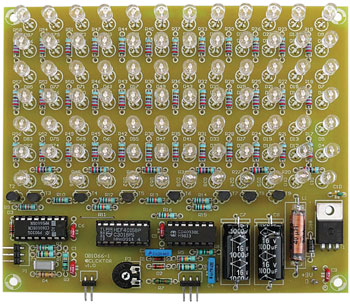

PCB

Download Gerber bestand: 081066-1-V10

Onderdelenlijst

Weerstanden:
R1,R6 = 150 k
R2 = 2M2
R3,R8 = 100
R4 = 100 k
R5 = 220 k
R7 = 10 k
R9...R16 = 15 k
R17...R58 = 270
P1,P2 = 1 M potmeter lin.
P3 = 100 k instel, liggend
Condensatoren:
C1,C5,C6,C9 = 100 n MKT, steek 5/7,5 mm
C2 = 2n2 MKT, steek 5/7,5 mm
C3 = 82 n MKT, steek 5/7,5 mm
C4 = 4n7 MKT, steek 5/7,5 mm
C7,C8 = 1000 µ/16V axiaal, steek 28 mm
C10 = 1 n ker., steek 5 mm
Spoel:
L1 = 40 µH/2 A axiaal (Epcos B82111EC23, Farnell-bestelnr. 9753354)
Halfgeleiders:
D1,D2,D3 = 1N4148
D4...D87 = Blauwe LED 5 mm, 300 mcd, golflengte 465 nm, (bijv. Optek OVLLB8C7, Farnell-bestelnr. 1678692)
D88 = Schottky-diode 60 V/2 A, (bijv. STPS2L60, Farnell-bestelnr. 9907637)
T1 = SPP18P06P (P-kanaal MOSFET 60 V/0,13 O, Farnell-bestelnr. 1056550)
T2...T9 = BC547B
IC1 = 4093
IC2 = 4060
IC3 = 4015
Diversen:
S1 = drukknop voor paneelmontage
2-pens haakse pinheader
2-pens pinheader
2 x 3-pens haakse pinheader
2 x 3-pens socket
