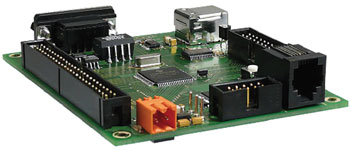

dsPIC-controller-board

Voor industriële toepassingen

Het in dit artikel beschreven controller-board werd ontworpen om kennis te kunnen maken met specifieke industriële elektronicatoepassingen zoals motorbesturingen en regelingen voor statische buck- of boost-omvormers.Het doel was om een board te realiseren met een groot aantal pulsbreedte-modulatoren (PWM), waarmee tegelijkertijd verschillende motoren en statische omvormers kunnen worden aangestuurd. De prijs van het board moest zo laag mogelijk zijn. Bovendien moest het bord met een gewone soldeerbout kunnen worden opgebouwd (dus zonder gebruik van een reflow-oven).

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.

Login | Registreer nu!

Materials

090073-PCB.pdf

090073-11.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 090073-1-V11

Extra info / Update

Eigenschappen:

* universeel microcontroller-board met dsPIC30
* galvanisch gescheiden CAN-bus
* seriële poort via USB
* 14 analoge ingangen
* 8 PWM-uitgangen
* I2C-bus

Componenten

De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.

Download de BOM lijst

Onderdelenlijst

Weerstanden: (1 %/250 mW, SMD 0805 tenzij anders vermeld)
R1,R5,R6 = 270 Ohm
R2,R7,R8 = 10 k
R3 = 910 Ohm
R4 = 2k0
R9,R14,R15 = 4k7
R10...R13 = 390 Ohm
R16 = 0 Ohm, 1 %/125 mW, SMD 0805
R17,R18 = 100 Ohm
Condensatoren:
C1,C2 = 1 µ/16 V tantaal, behuizing type A
C3,C10, C11,C13,C15,C24,C26 = 4µ7/16 V tantaal, behuizing type A
C4,C5 = 22 p, NP0, SMD 0805
C6,C7,C8,C9,C12,C14,C16...19,C22,C23,C25 = 100 n, X7R, SMD 0805
C20,C21 = 47 p, NP0, SMD 0805
Halfgeleiders:
IC1 = XC62FP5002PR, SOT-89-3 (Torex)
IC2 = TSM 0505S DC/DC-converter, 5 V/1 W (Traco)
IC3 = dsPIC30F6010A-30I/PF (Microchip)
IC4 = AD5336BRUZ (Analog Devices)
IC5 = FT232RL (FTDI)
IC6 = USB6B1 (STMicroelectronics)
IC7,IC8 = HCPL-0601 (Avago)
IC9 = MCP2551-E/SN CAN (Microchip)
D1 = diode SMCJ6V0A (Fairchild Semiconductor)
D2 = LM4040CIM3-4.1/NOPB (National Semiconductor)
D3 = zenerdiode BZX84-C5V1 5,1 V / 250 mW, SOT23 (NXP)
D4,D5 = LED groen, SMD 1206 (bijv. Farnell 1226371)
D6 = LED, rood, SMD 1206 (bijv. Farnell 1318261)
T1 = 2N3904BU (Fairchild Semiconductor)
Diversen:
K1 = 2-polige haakse boxheader, steek 3,5 mm SL 3.5/2/90G (Weidmuller) plus connector, 2-polig, BL 3.5/2 (Weidmuller)
K2 = RJ12-connector voor printmontage (bijv. Farnell 3938359)
K3 = 2x5-polige pinheader
K4 = 2x10-polige boxheader N2520-6002-RB (3M)
K5 = 2x25-polige boxheader N2550-6002-RB (3M)
K6 = 9-polige haakse sub-D-connector voor printmontage, male (bijv. Farnell 1097063)
K7 = 4-polige pinheader, steek 2,54 mm
K8 = USB-B-connector voor printmontage (bijv. Farnell 1308876)
F1 = SMD-zekering snel, 1,25 A/125 V (bijv. Farnell 1596473)
F2 = SMD-zekering snel, 500 mA (bijv. Farnell 9922156)
S1 = druktoets met maakcontact (bijv. Farnell 1555982)
X1 = kristal 20,000 MHz, HC-49US
print 090073-1
