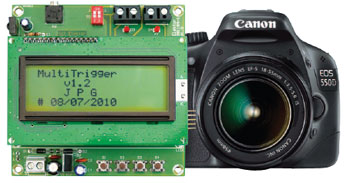

Intervaltimer voor fotocamera

Met infrarood- afstandsbediening

Het systeem dat we hier beschrijven is een automatische zelfontspanner die in werking treedt volgens een vooraf ingesteld tijdsinterval; je kunt er ook twee camera’s tegelijk mee bedienen voor stereoscopische opnames. Met het systeem kun je automatisch bijvoorbeeld iedere 30 minuten een opname maken van een bloem die zich aan het openen is, of van een vogeltje dat uit een ei komt. Die opnames kun je aan elkaar monteren tot een filmpje. Het ontwerp is van origine bedacht voor een Canon EOS, maar het is eenvoudig aan te passen voor andere camera’s met een afstandsbediening. Met deze timer kun je 1 tot 100 opnames maken met intervallen van 1 seconde tot 59 minuten en 59 seconden, met of zonder scherpstelling vooraf.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.

Login | Registreer nu!

Materials

081184-PCB.pdf

081184-11.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 081184-1-V11

Extra info / Update

Technische specificaties

* PIC16F886 microcontroller
* Afstandsbediening compatibel met Sony SIRC
* Aantal foto’s programmeerbaar van 1 tot 100
* Interval programmeerbaar van 1 tot 3599 seconden
* Automatische sluimerstand
* Geoptimaliseerd voor Canon EOS camera’s, maar kan worden aangepast aan diverse andere merken en types

Onderdelenlijst

Weerstanden:
(5 %, 0,25 W tenzij anders aangegeven)
R1 = 4k7
R2 = 100 Ohm
R3 = 10 Ohm, 0,5 W
R4 = 2k7
R5, R6 = 68 k
R7, R8 = 1 k
R9, R10 = 100 k
P1 = 10 k potmeter, horizontaal
Condensatoren:
C1 = 470 µF / 25 V, elco, radiaal
C2, C3, C5, C6 = 100 n, keramisch
C4 = 47 µF / 16 V, elco, radiaal
C7, C8 = 22 p, keramisch NP0
C9 = 4µ7 / 16 V, elco, radiaal
Halfgeleiders:
D1, D2 = 1N4004
D3, D4 = rode LED, low current, 3 mm
IC1 = 7805, TO-220
IC2 = PIC16F886-I/SP, SPDIP28
IC3 = TSOP1138, infraroodontvanger 38 kHz (bijvoorbeeld Farnell 4913036)
T1 = BC337
T2, T3 = BC547
Diversen:
BZ1 = piëzo-zoemer, steek 7,62 mm (bijvoorbeeld Farnell 1502726)
RE1, RE2 = miniatuurrelais SPST-NO, 5 VDC (bijvoorbeeld Farnell 9561757)
K1, K4, K5 = printkroonsteen met 2 contacten, steek 5 mm
K2 = 8-pins header, steek 2,54 mm
K3 = 5-pins header, steek 2,54 mm
K6 = mini-jack 2,5 mm met 3 contacten (bijvoorbeeld Farnell 1308867)
LCD1 = LCD 4x20 (bijv. Elektor EPS 050176-73)
S1-S4 = druktoetsen SPNO (bijv. Farnell 1555982)
S5 = 2-weg DIP-schakelaar
X1 = 4 MHz kristal
IC-voet SPDIP28 voor IC2
Print 081184-1, via [1]
