Audio-DSP-cursus (7)
Deel 7: Digitale VU-meter

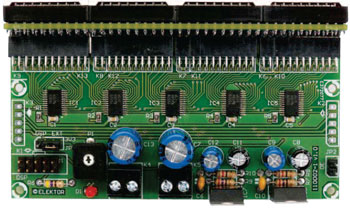

Bij professionele geluidsopnamen is naast een professionele opnametechniek een VU-meter onmisbaar. We moeten rekening houden met de grenzen van het dynamische bereik van elektroakoestische componenten en streven naar zo weinig mogelijk vervorming. We moeten dus enerzijds ruis en anderzijds oversturing vermijden. In dit artikel stellen we een digitale VU-meter voor, die bestaat uit het DSP-board van deze cursus in combinatie met een apart LED-display.
Materials
Onderdelenlijst
Weerstanden:
R1,R2,R3,R4,R5 = 470 Ohm, SMD0805
R6 = 470 Ohm, 0,25 W
R7,R9 = 270 Ohm, 0,25 W
R8,R10 = 820 Ohm, 0,25 W
P1 = 10 k instel, liggend
Condensatoren:
C1,C2,C3,C4,C5 = 100 n SMD
C6,C10 = 100 n keramisch, steek 5 mm
C7 = 1000 µ/25 V radiaal, steek 5 mm (AC ripple current min. 900 mA)
C8,C11 = 47 µ/35 V radiaal, steek 2,5 mm
C9,C12 = 10 µ/100 V radiaal, steek 2,5 mm
C13 = 470 µ/25 V radiaal, steek 5 mm (AC ripple current min. 500 mA)
Halfgeleiders:
D1 = LED rood 3 mm, high-efficiency
D2...D9 = rood LED-bar-array met 10 LED's, 25,3 x 10,2 mm (bijv. Opto Images LL10000HR, Farnell-bestelnr. 1208882)
IC1...IC5 = TLC5926IPWPR (RS Components bestelnr. 709-9173)
IC6,IC7 = LM317
Diversen:
K1 = 2x5-polige pinheader, steek 2,54 mm
K2,K3 = 5-polige pinheader, steek 2,54 mm
K4,K5 = 2-polige printkroonsteen, steek 5 mm
K6,K7,K8,K9 = 4-polige haakse connector (2x2), female, steek 2 mm (bijv. Samtec SQT-102-01-L-D-RA, Farnell-bestelnr. 1668148)
K10,K11,K12,K13 = 20-polige haakse connector (2x10), female, steek 2 mm (bijv. Samtec SQT-110-01-L-D-RA, Farnell-bestelnr. 1668168)
K14,K15,K16,K17 = 4-polige rechte connector (2x2), DIL, steek 2 mm (bijv. Samtec TMM-102-01-G-D, Farnell-bestelnr. 1668519)
K18,K19,K20,K21 = 20-polige rechte connector (2x10), DIL, steek 2 mm (bijv. Samtec TMM-110-01-G-D, Farnell-bestelnr. 1668550)
JP1 = 3-polige pinheader, steek 2,54 mm
JP2 = 2- polige pinheader, steek 2,54 mm
JP1,JP2 = jumper 2,54 mm
R1,R2,R3,R4,R5 = 470 Ohm, SMD0805
R6 = 470 Ohm, 0,25 W
R7,R9 = 270 Ohm, 0,25 W
R8,R10 = 820 Ohm, 0,25 W
P1 = 10 k instel, liggend
Condensatoren:
C1,C2,C3,C4,C5 = 100 n SMD
C6,C10 = 100 n keramisch, steek 5 mm
C7 = 1000 µ/25 V radiaal, steek 5 mm (AC ripple current min. 900 mA)
C8,C11 = 47 µ/35 V radiaal, steek 2,5 mm
C9,C12 = 10 µ/100 V radiaal, steek 2,5 mm
C13 = 470 µ/25 V radiaal, steek 5 mm (AC ripple current min. 500 mA)
Halfgeleiders:
D1 = LED rood 3 mm, high-efficiency
D2...D9 = rood LED-bar-array met 10 LED's, 25,3 x 10,2 mm (bijv. Opto Images LL10000HR, Farnell-bestelnr. 1208882)
IC1...IC5 = TLC5926IPWPR (RS Components bestelnr. 709-9173)
IC6,IC7 = LM317
Diversen:
K1 = 2x5-polige pinheader, steek 2,54 mm
K2,K3 = 5-polige pinheader, steek 2,54 mm
K4,K5 = 2-polige printkroonsteen, steek 5 mm
K6,K7,K8,K9 = 4-polige haakse connector (2x2), female, steek 2 mm (bijv. Samtec SQT-102-01-L-D-RA, Farnell-bestelnr. 1668148)
K10,K11,K12,K13 = 20-polige haakse connector (2x10), female, steek 2 mm (bijv. Samtec SQT-110-01-L-D-RA, Farnell-bestelnr. 1668168)
K14,K15,K16,K17 = 4-polige rechte connector (2x2), DIL, steek 2 mm (bijv. Samtec TMM-102-01-G-D, Farnell-bestelnr. 1668519)
K18,K19,K20,K21 = 20-polige rechte connector (2x10), DIL, steek 2 mm (bijv. Samtec TMM-110-01-G-D, Farnell-bestelnr. 1668550)
JP1 = 3-polige pinheader, steek 2,54 mm
JP2 = 2- polige pinheader, steek 2,54 mm
JP1,JP2 = jumper 2,54 mm
