Gevangen in een ring van licht
LED-ringverlichting voor close-up camerawerk

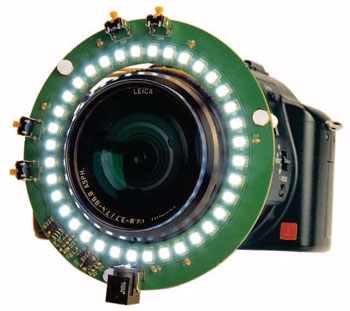

Dit ringlicht vormt een prima een verlichtingsbron voor webcams, microscopen en camera’s. Het wordt rond de lens gemonteerd voor een gelijkmatige belichting als het object zich dicht bij de lens bevindt. Ringverlichting wordt vaak gebruikt voor portret- of macrofotografie, of voor het belichten van objecten onder een inspectie-microscoop. Hier bouwen we een krachtige ringverlichting uitgaande van een onderdelenkit.
Materials
Onderdelenlijst
Onderdelenlijst
LED-ringverlichting
Weerstanden (SMD 0805)
R1..R5 = 10 k
R8 = 1 Ohm/0,33 W
(R6,R7 niet gebruikt)
Condensatoren (SMD 0805)
C1..C8 = 100 n
C9..11 = 10 µ
Spoelen
L1 = 4,7 µH (TDK NLCV32T-4R7M)
Halfgeleiders
D1..D36 = Cree PLCC4 (CLA1B-WKW)
U1 = MIC3289-24YD6
U2 = PIC12F683-E/SN, voorgeprogrammeerd
Diversen
K1 = mini DC-adapter voor printmontage
SW1..SW4 = drukknop
Print nr. 129003-2 [1]
Onderdelenlijst
LED-tester
Weerstanden (SMD 0805)
R1..R3 = 330 Ohm
Condensatoren (SMD 0805)
C1..C4 = 100 n
C5..C7 = 22 µ
Spoelen
L1 = 4,7 µH (TDK VLS3012T-4R7M1R0)
Halfgeleiders
D1..D4 = LED groen (Osram LP T67K-E1F2-25-Z)
D5 = RB160M40
U1..U4 = 74V1G66
U5,U6 = 74V1G14
U7 = NCP1400A
Diversen
K1 = Batterijclip (BHX1-1225-PC)
Onderdelenlijst
PWM-dimmer
Weerstanden (SMD 0805)
R1,R2 = 10 k
R3,R9 = 470 Ohm
R4..R7 = 1 k
R8 = 4k7
Condensatoren (SMD 0805)
C1,C5 = 100 n
C2 = 47 µ
C3 = 10 µ
C4 = 220 n
Halfgeleiders
D1 = MBRS140
D2 = MMBD4148
D3 = BZT52C5V6
Q3 = RFD16n05LSM
U1 = OPA2170
Diversen
K1,K2 = printkroonsteen
P1 = potentiometer (Panasonic EVU-E2JFK4B53)
LED-ringverlichting
Weerstanden (SMD 0805)
R1..R5 = 10 k
R8 = 1 Ohm/0,33 W
(R6,R7 niet gebruikt)
Condensatoren (SMD 0805)
C1..C8 = 100 n
C9..11 = 10 µ
Spoelen
L1 = 4,7 µH (TDK NLCV32T-4R7M)
Halfgeleiders
D1..D36 = Cree PLCC4 (CLA1B-WKW)
U1 = MIC3289-24YD6
U2 = PIC12F683-E/SN, voorgeprogrammeerd
Diversen
K1 = mini DC-adapter voor printmontage
SW1..SW4 = drukknop
Print nr. 129003-2 [1]
Onderdelenlijst
LED-tester
Weerstanden (SMD 0805)
R1..R3 = 330 Ohm
Condensatoren (SMD 0805)
C1..C4 = 100 n
C5..C7 = 22 µ
Spoelen
L1 = 4,7 µH (TDK VLS3012T-4R7M1R0)
Halfgeleiders
D1..D4 = LED groen (Osram LP T67K-E1F2-25-Z)
D5 = RB160M40
U1..U4 = 74V1G66
U5,U6 = 74V1G14
U7 = NCP1400A
Diversen
K1 = Batterijclip (BHX1-1225-PC)
Onderdelenlijst
PWM-dimmer
Weerstanden (SMD 0805)
R1,R2 = 10 k
R3,R9 = 470 Ohm
R4..R7 = 1 k
R8 = 4k7
Condensatoren (SMD 0805)
C1,C5 = 100 n
C2 = 47 µ
C3 = 10 µ
C4 = 220 n
Halfgeleiders
D1 = MBRS140
D2 = MMBD4148
D3 = BZT52C5V6
Q3 = RFD16n05LSM
U1 = OPA2170
Diversen
K1,K2 = printkroonsteen
P1 = potentiometer (Panasonic EVU-E2JFK4B53)
