Miniatuur geheugen-oscilloscoop
Deel 2: de opbouw

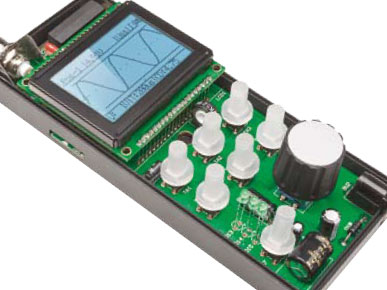

Met de MDO100 heeft u de beschikking over een digitale geheugenoscilloscoop met uitgebreide meetmogelijkheden en een intuïtieve bediening die overeenkomt met die van professionele apparatuur. De op een grafisch display van 128 x 64 pixels weergegeven golfvormen kunnen op een micro-SD-kaart worden opgeslagen. In het tweede deel van dit artikel beschrijven we de opbouw en de bediening van dit interessante apparaat.De opbouw van de MDO100 is niet echt ingewikkeld en snel uit te voeren omdat de SMD-onderdelen zijn voorgemonteerd. Er moeten alleen bedrade onderdelen met de hand worden ingesoldeerd.
Onderdelenlijst
Onderdelenlijst
Weerstanden:
(SMD0603 tenzij anders vermeld)
R1,R3,R5,R6,R38-R40,R55,R56 = 10 k
R2,R7,R43 = 100 k
R4 = 909 k
R9 = 249 Ohm
R10 = 150 Ohm
R11 = 100 Ohm
R14 = 47 k
R31...R37,R54,R60 = 1 k
R41 = 390 Ohm
R42 = 6Ohm8 SMD1206
R44-R52 = 120 Ohm
R57 = instelpotmeter 5 k, staand
R58,R59 = 33 Ohm SMD0805
Condensatoren:
C1,C16,C60 = 10 p SMD0603
C2 = 100 n/250 V
C3 = 1p5 SMD0603
C6...C11 = 100 p SMD0603
C12,C14,C20,C55,C56 = 1 µ SMD0603
C13,C15,C17,C18,C23,C24,C26,C27,C29...C31,C33...C37,C39,C42,C43 = 100 n SMD0603
C19,C41 = 10 µ/16 V
C21 = 10 µ SMD0805
C22 = 1000 µ/16 V
C25,C44 = 100 µ/25 V
C40,C47,C49,C51,C53 = 1 n SMD0603
C45 = 100 µ/6,3 V SMD
C48,C50,C52,C54,C57...C59 = 10 n SMD0603
Halfgeleiders:
D1,D2,D20,D21 = BAT43 SMD
D10 = 1N4001
D16,D17 = LL4148
D18,D19 = ESD9B5.0ST5G SMD
D13...D15 = LED 3 mm, groen
IC1 = ELV111068 SMD
IC2,IC13,IC14 = 74HC4094 SMD
IC3, IC15 = 74HCT245 SMD
IC6 = 74HCT4053 SMD
IC7 = EL5411IRZ
IC10 = TPS60400 SMD
IC11 = HT7533 SMD
IC12 = MC7805CDT SMD
LCD1 = grafisch LC-display
T1 = IRLML6401 SMD
T2,T3 = BC848C
Diversen:
BU1 = BNC-inbouwconnector
BU1 = hoekstuk voor BNC-connector
BU2 = stekerbus 2,1 mm voor printmontage
CR1 = micro-SD-card-connector
DR1 = draai-encoder met as en druktoets
DR1 = knop voor 6-mm-as
DR1 = afdekkapje 21 mm grijs
Q1 = keramische resonator 8 MHz SMD
REL1 = inline-reedrelais 1 x maak
REL2 = inline-reedrelais 1 x wissel
SI1 = zekering 1 A traag SMD
ST1 = printheader 1 x 1-polig, recht, voor printmontage
TA1...TA7 = druktoets met LED, groen, 1 x maak
1 20-pens pinheader, steek 2,0 mm
1 softline-behuizing, zwart, compleet, bewerkt en bedrukt
