Universele power-LED-driver
Klein, efficiënt en praktisch
LED's stuur je meestal aan met een constante gelijkstroom. Maar voor power-LED's zijn behoorlijk grote stromen nodig en dat geeft flinke verliezen in de serieweerstand waarmee de LED-stroom meestal wordt ingesteld. De oplossing is dan een schakelende voeding. Hiervoor zijn tegenwoordig speciale IC's op de markt. Over zo'n IC gaat het in dit artikel.
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

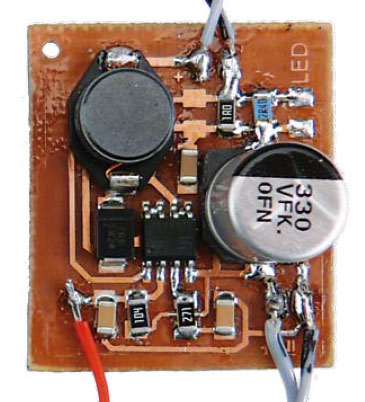

PCB
Onderdelenlijst
Onderdelenlijst
Vermelde waarden voor 350 mA
Weerstanden:
(alles 1206)
R1 = 220 Ohm *
R2 = 1Ohm2 *
R3 = 1Ohm8 *
R4,R5 = vervalt *
R6 = 100 k
Condensatoren:
C1 = 330 µ/35 V, SMD-elco (bijv. Panasonic EEEFK1V331AP)
C2..C4= 100 n/50 V, keramisch (X7R), 1206 *
Spoelen:
L1 = 68 µ/1,6 A, 0Ohm24, SMD (bijv. Würth 74456168 of Fastron PISM-680M-04)
Halfgeleiders:
D1 = B240-13-F, DO-214AA (SMB)
IC1 = TS19377CS, SO8 (bijv. Reichelt)
Diversen:
JP1,JP2 = 2-pens pinheader, steek 2,54 mm
JP4 = enkele pinheader of printpen
print 120526-1
* zie tekst artikel
Vermelde waarden voor 350 mA
Weerstanden:
(alles 1206)
R1 = 220 Ohm *
R2 = 1Ohm2 *
R3 = 1Ohm8 *
R4,R5 = vervalt *
R6 = 100 k
Condensatoren:
C1 = 330 µ/35 V, SMD-elco (bijv. Panasonic EEEFK1V331AP)
C2..C4= 100 n/50 V, keramisch (X7R), 1206 *
Spoelen:
L1 = 68 µ/1,6 A, 0Ohm24, SMD (bijv. Würth 74456168 of Fastron PISM-680M-04)
Halfgeleiders:
D1 = B240-13-F, DO-214AA (SMB)
IC1 = TS19377CS, SO8 (bijv. Reichelt)
Diversen:
JP1,JP2 = 2-pens pinheader, steek 2,54 mm
JP4 = enkele pinheader of printpen
print 120526-1
* zie tekst artikel
