Thermoboek

Meet temperatuur en luchtvochtigheid

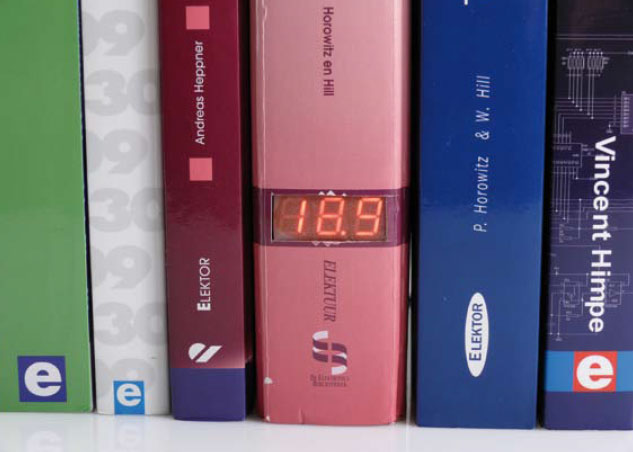

Alweer een thermometer? Nee hoor, bij dit ontwerp is niet alleen de functionaliteit uitgebreid, maar er is bovendien gekozen voor een originele behuizing! Op het display van dit thermoboek kan naar keuze de temperatuur of de luchtvochtigheid worden weergegeven, waarbij omschakelen automatisch na een vaste tijd gebeurt of 'handmatig' door op enige afstand in de handen te klappen.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.

Login | Registreer nu!

Materials

www.elektor-labs.com/project/thermobook.12410.html

120629-PCB.pdf

120629-11.zip

Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.

Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

PCB

Download Gerber bestand: 120629-1.zip

Componenten

De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.

Download de BOM lijst

Onderdelenlijst

Onderdelenlijst
Weerstanden:
R1 = 47 k
R2 = 10 k
R3,R4,R5 = 2k2
R6...R11 = 4k7
R12...R19 = 150 Ohm
P1 = 4k7 instelpotmeter, liggend
P2 = 100 k instelpotmeter, liggend
Condensatoren:
C1 = 10 n, MKT, steek 5 mm
C2 = 100 n, MKT, steek 5 mm
C3,C4,C5 = 33 µ/25 V radiaal, steek 2,5 mm
Halfgeleiders:
IC1 = PIC18F14K50-I/P, DIP-20 (geprogrammeerd, EPS-nr. 120629-41)
IC2 = P82B715PN, DIP-8 (NXP)
IC3 = MC7805CTG, TO-220 (On Semiconductor)
IC4 = NE555P, DIP-8 (TI)
LD1,LD2,LD3 = 7-segment display, HDSP-315L (Farnell-nr. 1241274)
T1,T2 = BC547C
T3,T4,T5 = BC557B
Diversen:
JP1,JP2 = 2-pens pinheader, steek 2,54 mm, met jumper
K1 = 6-pens pinheader, steek 2,54 mm
K2 = voedingsconnector voor printmontage, steek 2,1 mm (Digikey-nr. CP-102A-ND)
K4,K5 = 2x7-pens box header, steek 2,54 mm (optioneel, zie tekst)
K5,K6 = 4-pens pinheader, steek 2,54 mm (optioneel, zie tekst)
MOD1 = temperatuur- en vochtigheidssensor Sensirion SHT75 (Farnell-nr. 1590514)
S1 = enkelpolige wisselschakelaar (bijv. Multicomp 1MS1T1B5M1QE, Farnell-nr. 9473378)
MIC1 = electret-microfoon, 9,7 mm diameter (Farnell-nr. 1736563)
Print nr. 120629-1
