Akoestische waterpas

ATtiny45 met dubbele functie

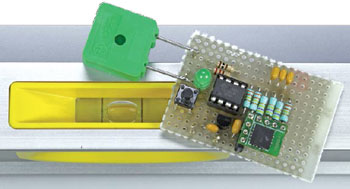

Akoestische waterpas
Akoestische waterpas
De inspiratie voor dit projectje ontstond door de sensor-print met de MMA7260 uit de Halfgeleidergids 2010. Het was de bedoeling om deze hellingssensor zo multifunctioneel mogelijk in te zetten. Het resultaat is een schakeling met twee functies: Ze is inzetbaar als akoestische waterpas, maar ook voor positiebewaking van een voorwerp.

Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.

Login | Registreer nu!

Materials

Onderdelenlijst

Onderdelenlijst
Weerstanden:
R1,R3,R5 = 470 k
R2,R4,R6 = 330 k
R7 = 100 (
R8 = 220 Ohm
Condensatoren:
C1,C3,C4,C5 = 100 n
C2 = 1 µ
Halfgeleiders:
IC1 = ATtiny45 (voorgeprogrammeerd, bestelnr. 120633-41 [3])
IC2 = LP2950 CZ3,3
D1 = LED rood
Verder:
MOD1 = module met hellingssensor MMA7260QT (Elektor nr. 090645-91)
Bz1 = piëzo-geluidsomzetter (geen buzzer!)
S1 = druktoets met maakcontact
S2 = enkelpolige schakelaar
K1 = 2-polige printkroonsteen, steek 5 mm
