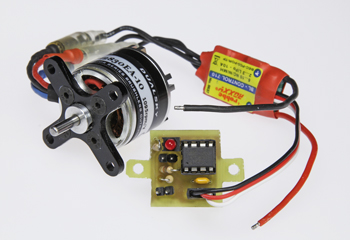

Motor-adapter voor RC-modellen
Meer vermogen zonder borstels!
Als u een een borstelmotor in een radiobestuurd modelvliegtuig wilt vervangen door een borstelloos exemplaar, moet er het nodige worden aangepast. Maar met de hier beschreven schakeling is dat een fluitje van een cent.
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Onderdelenlijst
Onderdelenlijst
Weerstanden:
R1 = 330 Ohm
R2 = 1 k
R3 = 47 k
Condensatoren:
C1 = 100 n
Halfgeleiders:
D1 = LED rood, 3 mm
IC1 = ATtiny45-20PU (geprogrammeerd, nr. 120527-41)
Diversen:
8-polige IC-voet
K1,K2 = 2-pens pinheader
K3 = 3-pens pinheader
Print 120527-1
Weerstanden:
R1 = 330 Ohm
R2 = 1 k
R3 = 47 k
Condensatoren:
C1 = 100 n
Halfgeleiders:
D1 = LED rood, 3 mm
IC1 = ATtiny45-20PU (geprogrammeerd, nr. 120527-41)
Diversen:
8-polige IC-voet
K1,K2 = 2-pens pinheader
K3 = 3-pens pinheader
Print 120527-1
