Elcoloze 555-timer
De weg van de meeste weerstand
Een timer-schakeling die een pomp elke 5 minuten kortstondig inschakelt, is supersimpel te realiseren met 555-IC's. Helaas zijn voor zulke lange tijden elco's eigenlijk onvermijdbaar en dat maakt de schakeling vooral op de lange duur minder nauwkeurig en betrouwbaar. Gelukkig kan dat probleem worden omzeild door gebruik te maken van een speciale 1-gigaohm-weerstand!
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.

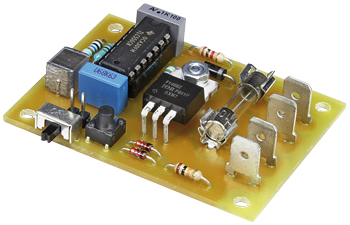

PCB
Onderdelenlijst
Onderdelenlijst
Weerstanden:
R1 = 1 G, 0,25 W, 10 % (RGP0207CHK1G0, TE Connectivity)
R2,R3 = 10 M
R4 = 1 k
R5 = 10 k
Condensatoren:
C1 = 390 n, steek 5/7,5 mm
C2 = 680 n, steek 5/7,5 mm
C3 = 100 n, steek 5/7,5 mm
Halfgeleiders:
D1 = zenerdiode 12 V/0,5 W
D2 = 1N4007
D3,D4 = 1N4148
T1 = IRF1405ZPBF
IC1 = TLC556CN (DIP14)
Diversen:
K2 1...K6 4 = vlakstekker voor printmontage, steek 5,08 mm
JP1 = 2-pens pinheader, steek 2,54 mm
S1 = haakse miniatuur schuifschakelaar, 1 x wissel (C&K Components OS102011MA1QN1)
S2 = druktoets met maakcontact, 12 V/50 mA, 6 x 6 mm
F1 = zekeringhouder voor printmontage, 15 A (2 x Cooper Bussmann 1A3399-10-R)
F1 = glaszekering 10 AF, 5 x 20 mm
Print 130257-1, zie [1]
Weerstanden:
R1 = 1 G, 0,25 W, 10 % (RGP0207CHK1G0, TE Connectivity)
R2,R3 = 10 M
R4 = 1 k
R5 = 10 k
Condensatoren:
C1 = 390 n, steek 5/7,5 mm
C2 = 680 n, steek 5/7,5 mm
C3 = 100 n, steek 5/7,5 mm
Halfgeleiders:
D1 = zenerdiode 12 V/0,5 W
D2 = 1N4007
D3,D4 = 1N4148
T1 = IRF1405ZPBF
IC1 = TLC556CN (DIP14)
Diversen:
K2 1...K6 4 = vlakstekker voor printmontage, steek 5,08 mm
JP1 = 2-pens pinheader, steek 2,54 mm
S1 = haakse miniatuur schuifschakelaar, 1 x wissel (C&K Components OS102011MA1QN1)
S2 = druktoets met maakcontact, 12 V/50 mA, 6 x 6 mm
F1 = zekeringhouder voor printmontage, 15 A (2 x Cooper Bussmann 1A3399-10-R)
F1 = glaszekering 10 AF, 5 x 20 mm
Print 130257-1, zie [1]
