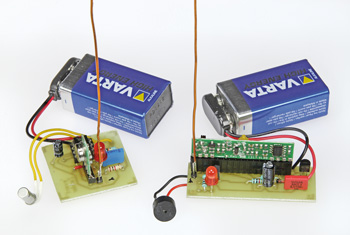

Draadloze signaalgever
Schakelsignalen versturen via 433 MHz
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
Zender
Weerstanden:
R1 = 100 k
R2 = 10 k
R3 = 1 k
Condensatoren:
C1,C3 = 4,7 µ/16 V radiaal
C2,C4 = 100 n
Halfgeleiders:
LED1 = low-current LED rood, 3 mm
IC1 = ICM555
Diversen:
IC2 = 433 MHz ISM zendermodule TX433N (Velleman)
4-pens female connector voor zendermodule
17 cm draad voor antenne
Print 130558-1
Onderdelenlijst
Ontvanger
Weerstanden:
R1,R2,R3 = 1 k
Condensatoren:
C1 = 10 µ/16 V, radiaal
C2 = 100 n
Halfgeleiders:
LED1 = low-current LED rood, 3 mm
T1 = BC547
IC1 = 78L05
Diversen:
Mod1 = 433 MHz ISM ontvangermodule RX433N (Velleman)
2x 4-pens female connector voor ontvangermodule
17 cm draad voor antenne
Bz1 = actieve piëzo-buzzer 5 V
Print 130558-2
