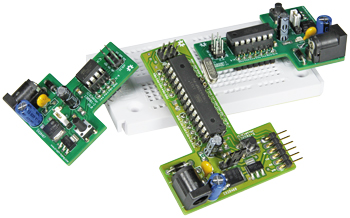

T-Boards 8/14/28
Voor goedkope en snelle AVR-prototyping
Het Arduino-platform is een perfect middel om vertrouwd te raken met de wereld van microcontrollers en embedded systemen, maar op een gegeven moment loopt u hierbij toch tegen beperkingen aan en zult u de sprong willen wagen naar het werken met ‘kale’ microcontrollers. Het T-board maakt deze overstap heel eenvoudig.
Materials
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
Onderdelenlijst
T-Board 8 (ATtiny45), opgebouwd en getest: 130581-92
Weerstanden:
R1 = 10 k
R2 = 330 Ohm
Condensatoren
C1 = 100 µ/50 V, radiaal
C2 = 10 µ/50 V, radiaal
C3,C4 = 100 n/50 V, 10%, X7R
Halfgeleiders:
D1 = 1N4007
LED1 = SMD-LED groen, 20 mA
IC1 = NCP1117DT50G, spanningsregelaar 5 V/1 A
IC2 = NCP1117ST33T3G, spanningsregelaar 3,3 V/1 A
IC3 = ATtiny45-20PU, 8-bits microcontroller
Diversen:
K1 = Voedingsconnector 2,1 mm met middenpen (+)
K2 = 2x3-pens pinheader
K3,K4 = 4-pens pinheader
S1 = druktoets, 6 x 6 mm
F1 = zelfherstellende PTC-zekering 500 mA
JP1 = 3-pens pinheader met jumper, steek 2,54 mm
IC-voet, 8-pens DIL
Print nr. 130581-2
Onderdelenlijst
T-Board 14 (ATtiny84), opgebouwd en getest: 130581-91
Weerstanden
R1 = 10 k
R2 = 330 Ohm
Condensatoren
C1 = 100 µ/50 V, radiaal
C2 = 10 µ/50 V, radiaal
C3,C4 = 100 n/50 V, 10%, X7R
Halfgeleiders
D1 = 1N4007
LED1 = SMD-LED groen, 20 mA
IC1 = NCP1117DT50G, spanningsregelaar 5 V/1 A
IC2 = NCP1117ST33T3G, spanningsregelaar 3,3 V/1 A
IC3 = ATtiny84-20PU, 8-bits microcontroller
Diversen
K1 = Voedingsconnector 2,1 mm met middenpen (+)
K2 = 2x3-pens pinheader
K3,K4 = 4-pens pinheader
S1 = druktoets, 6 x 6 mm
F1 = zelfherstellende PTC-zekering 500 mA
JP1 = 3-pens pinheader met jumper, steek 2,54 mm
IC-voet, 8-pens DIL
Print nr. 130581-1
Onderdelenlijst
T-Board 28 (ATMega328), opgebouwd en getest: 130581-93
Weerstanden
R1 = 10 k
R2 = 330 Ohm
Condensatoren
C1 = 100 µ/50 V, radiaal
C2 = 10 µ/50 V, radiaal
C3,C4,C7 = 100 n/50 V, 10%, X7R
C5,C6 = 22 p/50 V, SMD1206
Halfgeleiders
D1 = 1N4007
LED1 = SMD-LED groen, 20 mA
IC1 = NCP1117DT50G, spanningsregelaar 5 V/1 A
IC2 = NCP1117ST33T3G, spanningsregelaar 3,3 V/1 A
IC3 = ATmega328-P-PU, 8-bits microcontroller
Diversen
K1 = Voedingsconnector 2,1 mm met middenpen (+)
K2 = 2x3-pens pinheader
K3 = haakse 6-pens pinheader
K4 = 6-pens pinheader
K5 = 7-pens pinheader
K6 = 4-pens pinheader
K7 = 5-pens pinheader
X1 = 2-pens kristalvoet
S1 = druktoets, 6 x 6 mm
F1 = zelfherstellende PTC-zekering 500 mA
JP1 = 3-pens pinheader met jumper, steek 2,54 mm
IC-voet, 28-pens DIL, 7,62 mm breed
Print nr. 130581-3
T-Board 8 (ATtiny45), opgebouwd en getest: 130581-92
Weerstanden:
R1 = 10 k
R2 = 330 Ohm
Condensatoren
C1 = 100 µ/50 V, radiaal
C2 = 10 µ/50 V, radiaal
C3,C4 = 100 n/50 V, 10%, X7R
Halfgeleiders:
D1 = 1N4007
LED1 = SMD-LED groen, 20 mA
IC1 = NCP1117DT50G, spanningsregelaar 5 V/1 A
IC2 = NCP1117ST33T3G, spanningsregelaar 3,3 V/1 A
IC3 = ATtiny45-20PU, 8-bits microcontroller
Diversen:
K1 = Voedingsconnector 2,1 mm met middenpen (+)
K2 = 2x3-pens pinheader
K3,K4 = 4-pens pinheader
S1 = druktoets, 6 x 6 mm
F1 = zelfherstellende PTC-zekering 500 mA
JP1 = 3-pens pinheader met jumper, steek 2,54 mm
IC-voet, 8-pens DIL
Print nr. 130581-2
Onderdelenlijst
T-Board 14 (ATtiny84), opgebouwd en getest: 130581-91
Weerstanden
R1 = 10 k
R2 = 330 Ohm
Condensatoren
C1 = 100 µ/50 V, radiaal
C2 = 10 µ/50 V, radiaal
C3,C4 = 100 n/50 V, 10%, X7R
Halfgeleiders
D1 = 1N4007
LED1 = SMD-LED groen, 20 mA
IC1 = NCP1117DT50G, spanningsregelaar 5 V/1 A
IC2 = NCP1117ST33T3G, spanningsregelaar 3,3 V/1 A
IC3 = ATtiny84-20PU, 8-bits microcontroller
Diversen
K1 = Voedingsconnector 2,1 mm met middenpen (+)
K2 = 2x3-pens pinheader
K3,K4 = 4-pens pinheader
S1 = druktoets, 6 x 6 mm
F1 = zelfherstellende PTC-zekering 500 mA
JP1 = 3-pens pinheader met jumper, steek 2,54 mm
IC-voet, 8-pens DIL
Print nr. 130581-1
Onderdelenlijst
T-Board 28 (ATMega328), opgebouwd en getest: 130581-93
Weerstanden
R1 = 10 k
R2 = 330 Ohm
Condensatoren
C1 = 100 µ/50 V, radiaal
C2 = 10 µ/50 V, radiaal
C3,C4,C7 = 100 n/50 V, 10%, X7R
C5,C6 = 22 p/50 V, SMD1206
Halfgeleiders
D1 = 1N4007
LED1 = SMD-LED groen, 20 mA
IC1 = NCP1117DT50G, spanningsregelaar 5 V/1 A
IC2 = NCP1117ST33T3G, spanningsregelaar 3,3 V/1 A
IC3 = ATmega328-P-PU, 8-bits microcontroller
Diversen
K1 = Voedingsconnector 2,1 mm met middenpen (+)
K2 = 2x3-pens pinheader
K3 = haakse 6-pens pinheader
K4 = 6-pens pinheader
K5 = 7-pens pinheader
K6 = 4-pens pinheader
K7 = 5-pens pinheader
X1 = 2-pens kristalvoet
S1 = druktoets, 6 x 6 mm
F1 = zelfherstellende PTC-zekering 500 mA
JP1 = 3-pens pinheader met jumper, steek 2,54 mm
IC-voet, 28-pens DIL, 7,62 mm breed
Print nr. 130581-3
