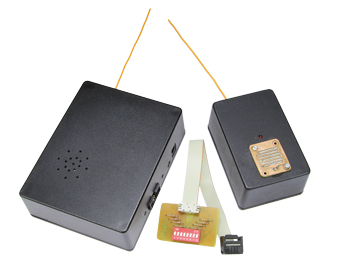

P-W-M deurbel
Programmeerbaar, Wireless en Muzikaal: Bit-bang uw eigen deuntje
Het plezier van een draadloze deurbel uit de bouwmarkt duurt niet veel langer dan het eerste melodietje dat klinkt als de batterij is geplaatst. Wij elektronica-fanaten willen dat zo’n ding aan te passen is aan onze persoonlijke voorkeuren. Het moet dus programmeerbaar zijn. We willen niet alleen de PIC kunnen programmeren, maar ook eigen melodieën invoeren.
Extra info / Update
Door de gebruiker programmeerbare melodie, opgeslagen in het geheugen, max. 127 noten
8-bits noot/octaaf/lengte programmering
433 MHz LPR draadloze besturing
Standaard radiomodules
PIC16F873A-controller
Holtek HT12 datacodering
Uitsluitend bedrade componenten
Geen USB, geen MP3
8-bits noot/octaaf/lengte programmering
433 MHz LPR draadloze besturing
Standaard radiomodules
PIC16F873A-controller
Holtek HT12 datacodering
Uitsluitend bedrade componenten
Geen USB, geen MP3
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
Onderdelenlijsten
Ontvanger-print
(koolfilm, 5%/0,25W)
R1 = 47 k
R2 = 1 k
R3 = 3k3
R4 = 100 k
R5,R6,R9 = 10 k
R7 = 10 Ohm
R8 = 470 Ohm
R10 = 100 Ohm
R19 = 0 Ohm
C9,C10 = 22 p, steek 2,54 mm
C6 = 1 µ/50 V, steek 5,08 mm
C3,C7,C8 = 100 n, steek 5,08 mm
C5 = 10 n, steek 2,54 mm
C2 = 220 n, steek 5,08 mm
C4 = 10 µ/50 V, steek 2 mm, 5x11 mm
C1 = 1000 µ/50 V, steek 7,5 mm, 16x26 mm
LED1 = LED rood, 3 mm
X1 = kristal 4 MHz, CL = 18 p
T1 = BC327
T2 = BC337
T3 = BD139
IC1 = MC7805
IC2 = QAM-RX2-433
IC3 = HT12D
IC4 = 4093
IC4 = PIC16F876A-I/SP (geprogrammeerd, nr. 140256-41)
K1 = voedingsspanningsconnector, middenpen 1,95 mm, 12 V/3 A (middenpen massa!)
K2 = 2x5-pens boxheader, haaks
K4 = 2-polige printkroonsteen, steek 5,08 mm
S2 = schuifschakelaar met enkelvoudig wisselcontact, haakse uitvoering
S3 = drukknop, 6x6 mm
Behuizing Hammond Type 1591 ABS, 122,45 x 95,9 x 35,25 mm
ANT1 = draad, 17 cm
Miniatuur luidspreker, 36 mm diam., 1 W
DIP-14 IC-voet
DIP-18 IC-voet
Zender-print
Weerstanden:
(koolfilm, 5%/0,25 W)
R20 = 2M2
R21,R22 = 10 k
R23 = 220 Ohm
R24 = 1 M
Condensatoren:
C11 = 100 n, steek 5,08 mm
Halfgeleiders:
LED2 = LED rood, 3 mm
D1 = 1N4148
T4,T5 = BC337
T6,T7 = BC327
IC7 = HT12E
IC8 = QAM-TX1
Diversen:
K5 = 2-pens pinheader
K6 = 2-pens connector
K8 = 2x8-pens pinheader
G1 = printhouder voor CR2032-knoopcel
Behuizing: Hammond Type 1591XXLBK
BAT1 = CR2032-batterij
S6 = drukknop of aanraaktoets-print
ANT2 = rechte draad, 17 cm
Smalle DIP-28 IC-voet
Programmer-print
R11..R18 = 1 k
S1 = 8-voudige DIP-switch
K3 = 2x5-polige connector
Ontvanger-print
(koolfilm, 5%/0,25W)
R1 = 47 k
R2 = 1 k
R3 = 3k3
R4 = 100 k
R5,R6,R9 = 10 k
R7 = 10 Ohm
R8 = 470 Ohm
R10 = 100 Ohm
R19 = 0 Ohm
C9,C10 = 22 p, steek 2,54 mm
C6 = 1 µ/50 V, steek 5,08 mm
C3,C7,C8 = 100 n, steek 5,08 mm
C5 = 10 n, steek 2,54 mm
C2 = 220 n, steek 5,08 mm
C4 = 10 µ/50 V, steek 2 mm, 5x11 mm
C1 = 1000 µ/50 V, steek 7,5 mm, 16x26 mm
LED1 = LED rood, 3 mm
X1 = kristal 4 MHz, CL = 18 p
T1 = BC327
T2 = BC337
T3 = BD139
IC1 = MC7805
IC2 = QAM-RX2-433
IC3 = HT12D
IC4 = 4093
IC4 = PIC16F876A-I/SP (geprogrammeerd, nr. 140256-41)
K1 = voedingsspanningsconnector, middenpen 1,95 mm, 12 V/3 A (middenpen massa!)
K2 = 2x5-pens boxheader, haaks
K4 = 2-polige printkroonsteen, steek 5,08 mm
S2 = schuifschakelaar met enkelvoudig wisselcontact, haakse uitvoering
S3 = drukknop, 6x6 mm
Behuizing Hammond Type 1591 ABS, 122,45 x 95,9 x 35,25 mm
ANT1 = draad, 17 cm
Miniatuur luidspreker, 36 mm diam., 1 W
DIP-14 IC-voet
DIP-18 IC-voet
Zender-print
Weerstanden:
(koolfilm, 5%/0,25 W)
R20 = 2M2
R21,R22 = 10 k
R23 = 220 Ohm
R24 = 1 M
Condensatoren:
C11 = 100 n, steek 5,08 mm
Halfgeleiders:
LED2 = LED rood, 3 mm
D1 = 1N4148
T4,T5 = BC337
T6,T7 = BC327
IC7 = HT12E
IC8 = QAM-TX1
Diversen:
K5 = 2-pens pinheader
K6 = 2-pens connector
K8 = 2x8-pens pinheader
G1 = printhouder voor CR2032-knoopcel
Behuizing: Hammond Type 1591XXLBK
BAT1 = CR2032-batterij
S6 = drukknop of aanraaktoets-print
ANT2 = rechte draad, 17 cm
Smalle DIP-28 IC-voet
Programmer-print
R11..R18 = 1 k
S1 = 8-voudige DIP-switch
K3 = 2x5-polige connector
