Artikel

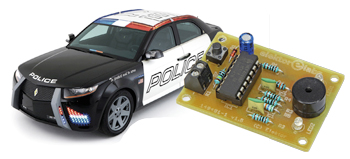

Eén-IC politiesirene
Klein en leuk voor beginners
Taa-tuu-taa-tuu... Als u dit kenmerkende geluid hoort, dan weet u dat een politieauto, ambulance of brandweerauto in aantocht is. Tijd om even rond te kijken wat er aan de hand is of om op de weg eventueel wat aan de kant te gaan. Zo'n tweetonige sirene is ook leuk voor speelgoed of modelbaan. Met behulp van slechts één IC is zo'n sirene makkelijk te maken.
Materials
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
Onderdelenlijst
Weerstanden:
(5%/250 mW)
R1..R4 = 1 k
R5 = 56 k
R6 = 100 k
R7 = 1 M
Condensatoren:
C1,C2 = 22 n/100 V, X7R, steek 2,54 mm
C3 = 2µ2/50 V, steek 2 mm
Halfgeleiders:
D1 = 1N4148
LED1,LED2 = LED blauw, 3 mm
IC1 = 4093B
Diversen:
n/a = IC socket, DIP-14
K1 = 2-polige printkroonsteen, steek 3,5 mm
BUZ1 = passieve piëzo-buzzer, diam. 12 mm
S1 = Druktoets voor printmontage, 6x6 mm
evt. DIP-14 IC-voetje
Weerstanden:
(5%/250 mW)
R1..R4 = 1 k
R5 = 56 k
R6 = 100 k
R7 = 1 M
Condensatoren:
C1,C2 = 22 n/100 V, X7R, steek 2,54 mm
C3 = 2µ2/50 V, steek 2 mm
Halfgeleiders:
D1 = 1N4148
LED1,LED2 = LED blauw, 3 mm
IC1 = 4093B
Diversen:
n/a = IC socket, DIP-14
K1 = 2-polige printkroonsteen, steek 3,5 mm
BUZ1 = passieve piëzo-buzzer, diam. 12 mm
S1 = Druktoets voor printmontage, 6x6 mm
evt. DIP-14 IC-voetje
