Hoogtemeter voor modelraketten
Stunten met SMD’s

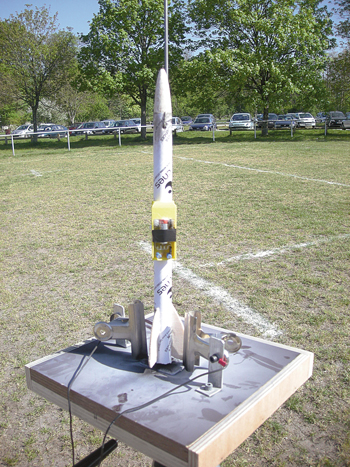

De hoogte meten bij modelraketten of -vliegtuigen is niet eenvoudig. Het voornaamste probleem is dat alles aan boord van het toestel heel licht in gewicht moet zijn. De hoogtemeter die we in dit artikel bespreken is daarom volledig opgebouwd met SMD’s. De complete print weegt niet meer dan een brief (16 gram), maar is toch uitgerust met een datalogger waarin de gemeten atmosferische druk elke 25 ms wordt opgeslagen, tot 16.384 waardes. Na de vlucht zetten we het log-bestand over naar een spreadsheet op een laptop, waarin we de gemeten luchtdruk omzetten naar hoogte in meters. En zo kunnen we zien welke baan ons toestel heeft afgelegd.
Extra info / Update
– Volledig opgebouwd met SMD’s
– PIC16F88 geprogrammeerd met Flowcode V4
– Tiny PIC Bootloader [2]
– A/D-converter met geïntegreerde I2C interface ADS1110
– 32 KB I²C EEPROM voor ongeveer vijf minuten registratie
– druksensor MPXH6115A6U
– 12 V batterijvoeding
– gewicht: ca. 16 tot 20 gram
– PIC16F88 geprogrammeerd met Flowcode V4
– Tiny PIC Bootloader [2]
– A/D-converter met geïntegreerde I2C interface ADS1110
– 32 KB I²C EEPROM voor ongeveer vijf minuten registratie
– druksensor MPXH6115A6U
– 12 V batterijvoeding
– gewicht: ca. 16 tot 20 gram
Onderdelenlijst
Onderdelenlijst
Weerstanden:
R1...R3 = 10 k SMD 1206
R4...R8 = 1 k SMD 1206
Condensatoren:
C1,C2 = 100 ?/16 V radiaal, steek 2,5 mm
C3...C5,C7 = 100 n SMD 1206
C6 = 47 n SMD 1206
C8...C11 = 1 ?/16 V radiaal, steek 2,5 mm
Halfgeleiders:
Druksensor = MPXH6115A6U (Freescale)
IC1 = PIC16F88-E/SO (SOIC-18) (geprogrammeerd, EPS-nr. 100418-41 [1])
IC2 = 78L05 SOT89
IC3 = ADS1110-A0 (Texas Instruments)
IC4 = 24LC256 SOIC-8
IC5 = ICL232 DIP16
D1...D4 = LED SMD 1206
D5 = LED 3 mm
Diversen:
BAT1= 12 V/50 mAh P23GA
K1 = 3-pens pinheader, steek 2,54 mm
K2 = 5-pens pinheader, steek 2,54 mm
K3 = 5-pens connector, steek 2,54 mm
K4 = 9-polige haakse sub-D connector voor printmontage, female
Weerstanden:
R1...R3 = 10 k SMD 1206
R4...R8 = 1 k SMD 1206
Condensatoren:
C1,C2 = 100 ?/16 V radiaal, steek 2,5 mm
C3...C5,C7 = 100 n SMD 1206
C6 = 47 n SMD 1206
C8...C11 = 1 ?/16 V radiaal, steek 2,5 mm
Halfgeleiders:
Druksensor = MPXH6115A6U (Freescale)
IC1 = PIC16F88-E/SO (SOIC-18) (geprogrammeerd, EPS-nr. 100418-41 [1])
IC2 = 78L05 SOT89
IC3 = ADS1110-A0 (Texas Instruments)
IC4 = 24LC256 SOIC-8
IC5 = ICL232 DIP16
D1...D4 = LED SMD 1206
D5 = LED 3 mm
Diversen:
BAT1= 12 V/50 mAh P23GA
K1 = 3-pens pinheader, steek 2,54 mm
K2 = 5-pens pinheader, steek 2,54 mm
K3 = 5-pens connector, steek 2,54 mm
K4 = 9-polige haakse sub-D connector voor printmontage, female
