Morse Converter-Shield
Arduino UNO begrijpt da-di-da

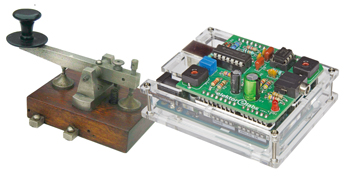

In 1836, toen we nog geen IoT of Wi-Fi hadden, bedacht Samuel Morse een systeem voor het overseinen van informatie via draden. De informatie werd verzonden in de vorm van elektrische signalen volgens een protocol. Nu, 150 jaar later, is Morse nog steeds populair en heeft trouwe fans. We gaan onderzoeken of een Arduino ons kan helpen om die geheimzinnige pieperdepiep-signalen te decoderen.
Extra info / Update
Functies
* Eenvoudige analoge ingangstrap
* Signaaldecoder met NE567
* Arduino Morse Decoder-sketch
* Storingsonderdrukkende software
* Eenvoudige snelheidskalibratie
* Enkelzijdige print
* SMD-vrij ontwerp
* Eenvoudige analoge ingangstrap
* Signaaldecoder met NE567
* Arduino Morse Decoder-sketch
* Storingsonderdrukkende software
* Eenvoudige snelheidskalibratie
* Enkelzijdige print
* SMD-vrij ontwerp
