Universele JTAG-programmeer/debug-adapter
Met verschillende aansluitingen voor µC’s

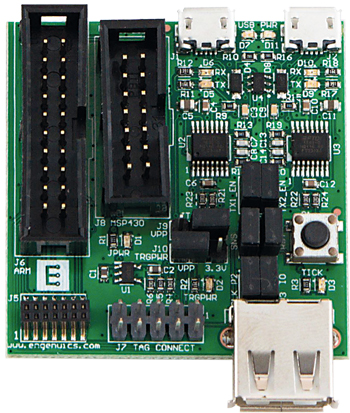

Dit handige apparaat voor ARM/MSP430 is een veelzijdige programmeer- en debug-adapter voor embedded systemen. Het apparaat wordt gebruikt met een standaard J-Link of MSP-FET programmer. Er zijn drie verschillende mogelijkheden om het te verbinden met de target. Daar komen geen grote of kostbare connectoren aan te pas. Er kan worden gewerkt met USB/serieel-converters met of zonder programmer.
Onderdelenlijst
Onderdelenlijst
Weerstanden
SMD0603, 1%, 0,1 W
R1,R3 = 1,2 k, 1%, 0,1 W
R2,R11,R12,R17,R18 = 390 Ohm
R4,R6,R21,R22,R23,R24 = 100 k
R5 = 698 k
R7,R8,R10,R16 = 10 k
R13,R14,R19,R20 = 33 Ohm
R9,R15 = 0 Ohm
Condensatoren
C1,C2 = 1 µF, 16 V, X5R, keramisch, SMD0603
C3,C9 = 33 nF, 25 V, X7R, SMD0603
C4,C6,C10,C12 = 100 nF, 25 V, X5R, SMD0603
C5,C11 = 10 µF, 10 V, X5R, ceramisch, SMD0805
C7,C8,C13,C14 = 47 pF, 50 V, C0G, SMD0603
Halfgeleiders
D1,D7,D11 = led, blauw, SMD0603
D2,D5,D9 = led, groen, SMD0603
D3 = led, rood, SMD0603
D4,D8 = 1N5819HW-7-F, SOD-123
D6,D10 = led, geel, SMD0603
U1 = MCP1824T-ADJE/OT, SOT-23 (Microchip)
U2,U3 = FT230XS-R, SSOP-16
U4 = IP4220CZ6,125, TSOP-6
Diversen
J1,J2 = micro-USB 2.0 type-AB R/A printconnector, SMD met pennen
J3,J11,J12 = 4-pens (2x2) header, steek 2,54 mm’
J4 = USB 2.0 type-A R/A printconnector
J5 = 14-polige (7x2) socket, SMD, steek 1,27 mm
J6 = 20-pens (10x2) kraagheader, steek 2,54 mm
J7 = 10-pens (5x2) header, steek 2,54 mm
J8 = 14-pens (7x2) header, steek 2,54 mm
J9,J10 = 3-pens header, steek 2,54 mm
8 jumpers, steek 2,54 mm
S1 = 6 mm drukknop met enkelvoudig maakcontact, SMD
Kant-en-klaar opgebouwde module, EPS 150511-91
Weerstanden
SMD0603, 1%, 0,1 W
R1,R3 = 1,2 k, 1%, 0,1 W
R2,R11,R12,R17,R18 = 390 Ohm
R4,R6,R21,R22,R23,R24 = 100 k
R5 = 698 k
R7,R8,R10,R16 = 10 k
R13,R14,R19,R20 = 33 Ohm
R9,R15 = 0 Ohm
Condensatoren
C1,C2 = 1 µF, 16 V, X5R, keramisch, SMD0603
C3,C9 = 33 nF, 25 V, X7R, SMD0603
C4,C6,C10,C12 = 100 nF, 25 V, X5R, SMD0603
C5,C11 = 10 µF, 10 V, X5R, ceramisch, SMD0805
C7,C8,C13,C14 = 47 pF, 50 V, C0G, SMD0603
Halfgeleiders
D1,D7,D11 = led, blauw, SMD0603
D2,D5,D9 = led, groen, SMD0603
D3 = led, rood, SMD0603
D4,D8 = 1N5819HW-7-F, SOD-123
D6,D10 = led, geel, SMD0603
U1 = MCP1824T-ADJE/OT, SOT-23 (Microchip)
U2,U3 = FT230XS-R, SSOP-16
U4 = IP4220CZ6,125, TSOP-6
Diversen
J1,J2 = micro-USB 2.0 type-AB R/A printconnector, SMD met pennen
J3,J11,J12 = 4-pens (2x2) header, steek 2,54 mm’
J4 = USB 2.0 type-A R/A printconnector
J5 = 14-polige (7x2) socket, SMD, steek 1,27 mm
J6 = 20-pens (10x2) kraagheader, steek 2,54 mm
J7 = 10-pens (5x2) header, steek 2,54 mm
J8 = 14-pens (7x2) header, steek 2,54 mm
J9,J10 = 3-pens header, steek 2,54 mm
8 jumpers, steek 2,54 mm
S1 = 6 mm drukknop met enkelvoudig maakcontact, SMD
Kant-en-klaar opgebouwde module, EPS 150511-91
