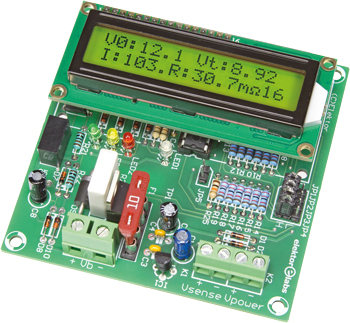

Loodaccu-activator 0-30V
Toont ook batterijkwaliteit
Al jaren verkoopt een bekende elektronicawinkel een zeer eenvoudige loodaccu activator [1]. Hoewel ik het niet kan bewijzen, gaan mijn loodaccu’s hiermee inderdaad veel langer mee. Het principe dat deze schakeling gebruikt is eenvoudig. Gedurende 100 µs wordt de accu belast met stroom van ongeveer 100 A. Dit herhaalt zich elke 30 s. Maar er is meer mogelijk en dat doen we in dit artikel uit de doeken.
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Extra info / Update
Tags
Hobby & modelbouw
Accu’s, meten & testen
Niveau
Gevorderden
Benodigde tijd
Ongeveer 3uur
Benodigde tools
Geen speciale tools vereist
Kosten
Ongeveer € 60
Hobby & modelbouw
Accu’s, meten & testen
Niveau
Gevorderden
Benodigde tijd
Ongeveer 3uur
Benodigde tools
Geen speciale tools vereist
Kosten
Ongeveer € 60
Onderdelenlijst
In de Store
160064-1 Print
160064-41 Geprogrammeerde controller
160064-71 Kit met onderdelen
120061-74 2x16-karakter LCD
Onderdelenlijst
Weerstanden:
(0,25W, 250 V, tenzij anders vermeld)
R1,R25 = 10 k
R2...R19 = 22 k, 1%, 0,6 W, 350 V
R20...R22 = 1 k
R23,R24 = 560 Ohm
R27 = 50 mOhm, 1 W, MPC75
R26 = 390 Ohm
P1 = 10 k, instelpot
Condensatoren:
C1 = 2,2 µ, 50 V, steek 2 mm, 5x11 mm
C2,C8 = 10 µ, 50 V, steek 2 mm, 5x11 mm
C3...C6 = 100 n, 50 V, X7R, steek 5,08 mm
Halfgeleiders:
D1,D2,D7,D8 = BAT85
D3...D6 = BZX79-C2V4
D9 = SR1204
D10 = BZX55C15V
LED1 = led, blauw, 3 mm
LED2 = led, rood, 3 mm
LED3 = led, geel, 3 mm
LED4 = led, groen, 3 mm
T1 = IRLB8721PBF
IC1 = LP2950ACZ-5.0
IC2 = PIC16F1847-I/P, geprogrammeerd (EPS 160064-41)
IC3 = RO0515S/P
IC4 = VO615A
Diversen:
F1 = zekeringhouder voor printmontage + zekering (zie tekst)
LCD1 = LCD, 2x16-karakters, EPS 120061-74
LCD1 = 16-pens header, verticaal, steek 2,54mm
LCD1 = 16-pens headerbus, verticaal
K1,K2 = 2-weg printkroonsteen, steek 5,08 mm
K3 = 2-weg printkroonsteen 7,682 mm
JP1...JP4 = 3-weg header, verticaal, steek 2,54mm
JP5 = 2-weg header, verticaal, steek 2,54mm
Jumper voor JP5
2x5 header bus, verticaal voor JP1...JP5
IC-voetje, DIP-18, voor IC2
Print 160064-1 v2.1
160064-1 Print
160064-41 Geprogrammeerde controller
160064-71 Kit met onderdelen
120061-74 2x16-karakter LCD
Onderdelenlijst
Weerstanden:
(0,25W, 250 V, tenzij anders vermeld)
R1,R25 = 10 k
R2...R19 = 22 k, 1%, 0,6 W, 350 V
R20...R22 = 1 k
R23,R24 = 560 Ohm
R27 = 50 mOhm, 1 W, MPC75
R26 = 390 Ohm
P1 = 10 k, instelpot
Condensatoren:
C1 = 2,2 µ, 50 V, steek 2 mm, 5x11 mm
C2,C8 = 10 µ, 50 V, steek 2 mm, 5x11 mm
C3...C6 = 100 n, 50 V, X7R, steek 5,08 mm
Halfgeleiders:
D1,D2,D7,D8 = BAT85
D3...D6 = BZX79-C2V4
D9 = SR1204
D10 = BZX55C15V
LED1 = led, blauw, 3 mm
LED2 = led, rood, 3 mm
LED3 = led, geel, 3 mm
LED4 = led, groen, 3 mm
T1 = IRLB8721PBF
IC1 = LP2950ACZ-5.0
IC2 = PIC16F1847-I/P, geprogrammeerd (EPS 160064-41)
IC3 = RO0515S/P
IC4 = VO615A
Diversen:
F1 = zekeringhouder voor printmontage + zekering (zie tekst)
LCD1 = LCD, 2x16-karakters, EPS 120061-74
LCD1 = 16-pens header, verticaal, steek 2,54mm
LCD1 = 16-pens headerbus, verticaal
K1,K2 = 2-weg printkroonsteen, steek 5,08 mm
K3 = 2-weg printkroonsteen 7,682 mm
JP1...JP4 = 3-weg header, verticaal, steek 2,54mm
JP5 = 2-weg header, verticaal, steek 2,54mm
Jumper voor JP5
2x5 header bus, verticaal voor JP1...JP5
IC-voetje, DIP-18, voor IC2
Print 160064-1 v2.1
