Candle2light
lumineuze rendementsbooster

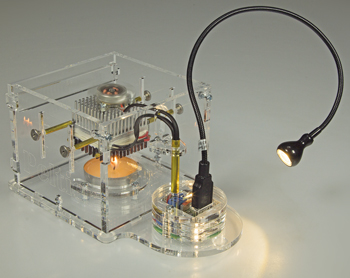

Met de opkomst van het Internet of Things is ook het onderzoek naar alternatieve energiebronnen in een stroomversnelling gekomen – energiebronnen waar door middel van diverse fysische processen energie wordt omgezet in elektrische stroom. Het hier gepresenteerde ontwerp zet de warmte van een kaarsvlam om in elektrische energie. Zo kunt u uw favoriete boek bij elektrisch kaarslicht lezen!
Extra info / Update
* converteert kaarslicht in elektrisch licht
* functioneert 4...5 uur op één theelichtje
* fraaie transparante behuizing (twee versies verkrijgbaar)
* compleet onderdelenpakket beschikbaar, inclusief ledlampje en theelichtjes
* functioneert 4...5 uur op één theelichtje
* fraaie transparante behuizing (twee versies verkrijgbaar)
* compleet onderdelenpakket beschikbaar, inclusief ledlampje en theelichtjes
Onderdelenlijst
Weerstanden (1%, 0,125 W, SMD0805)
R1 = 100 kOhm
R2 = 604 kOhm
R3 = 1,37 MOhm
Condensatoren (10 V, X7R MLCC)
C1 = 1 µF, 10 V, 0805
C2 = 4,7 µF, 10 V, 0805
C3 = 10 µF, 10 V, 0805
C4 = 22 µF, 10 V, 1206
Halfgeleiders
D1 = 1N5819HW-7-F SOD-123
IC1 = LTC3105EMS#PBF
TEC1, TEC2 = TEC1-12706 40x40 mm
Diversen
L1 = 10 µH 850 mA, afgeschermd WE-MAPI (Würth 74438335100)
K1, K2 = 2-polige printkroonsteen steek 3,5 mm
K3 = verticale USB-connector type A (Würth 614004185023)
S1 = schuifschakelaar, SPDT, on-on (Würth 450301014042)
1 x USB-leeslamp Jansjö (IKEA 702.912.32)
Mechanische onderdelen:
1 x koellichaam 40 x 40 x 20 mm aluminium Fischer Elektronik ICK S series (Farnell 1850058)
1 x koellichaam 40 x 40 x 10 mm zwart geanodiseerd aluminium Fischer ICK BGA series (Farnell 1850047)
2 x draadstang M2 x 118 mm
2 x draadstang M2 x 51 mm
4 x dopmoer M2 (Microschroeven.nl MD-DopMoer -M2 - ME)
4 x hoge kartelmoer M2 RVS (Fabory 51830020001)
4 x trekveer 0,5 x 3,5 x 12 mm (Fabory 17902053012)
4 x messing buis diameter 4 mm x 0,5 mm, lengte 26 mm
8 x nylon sluitring M2
1 x ventilator transparant plastic, open, diameter 35 mm voor VGA-kaart (4894462470268)
3 x bout M3x6 slotted/cheese head (M36 CSSTMCZ100)
krimpkous diameter 3 mm 1:2 ratio
krimpkous diameter 1,6 mm 1:2 ratio
1 x zakje warmtegeleidende pasta op siliconenbasis
5 x zelfklevend rubber voetje (TME RI-RBS-12)
14 x bout M3x12 verzinkt staal pozidriv DIN 7985A
3 x bout M3x16 verzinkt staal pozidriv DIN 7985A
13 x zeskantmoer M3 staal DIN 934
7 x afstandsbus 3mm polyamide
4 x sluitring M3 plastic DIN 125A
3 x gegolfde sluitring M3
1 x messing buis diameter 6 mm x 0,5 mm, lengte 45 mm
2 x afstandshouder 15 mm M3 F/F
behuizing helder acrylaat 5 mm geëxtrudeerd, lasergesneden
R1 = 100 kOhm
R2 = 604 kOhm
R3 = 1,37 MOhm
Condensatoren (10 V, X7R MLCC)
C1 = 1 µF, 10 V, 0805
C2 = 4,7 µF, 10 V, 0805
C3 = 10 µF, 10 V, 0805
C4 = 22 µF, 10 V, 1206
Halfgeleiders
D1 = 1N5819HW-7-F SOD-123
IC1 = LTC3105EMS#PBF
TEC1, TEC2 = TEC1-12706 40x40 mm
Diversen
L1 = 10 µH 850 mA, afgeschermd WE-MAPI (Würth 74438335100)
K1, K2 = 2-polige printkroonsteen steek 3,5 mm
K3 = verticale USB-connector type A (Würth 614004185023)
S1 = schuifschakelaar, SPDT, on-on (Würth 450301014042)
1 x USB-leeslamp Jansjö (IKEA 702.912.32)
Mechanische onderdelen:
1 x koellichaam 40 x 40 x 20 mm aluminium Fischer Elektronik ICK S series (Farnell 1850058)
1 x koellichaam 40 x 40 x 10 mm zwart geanodiseerd aluminium Fischer ICK BGA series (Farnell 1850047)
2 x draadstang M2 x 118 mm
2 x draadstang M2 x 51 mm
4 x dopmoer M2 (Microschroeven.nl MD-DopMoer -M2 - ME)
4 x hoge kartelmoer M2 RVS (Fabory 51830020001)
4 x trekveer 0,5 x 3,5 x 12 mm (Fabory 17902053012)
4 x messing buis diameter 4 mm x 0,5 mm, lengte 26 mm
8 x nylon sluitring M2
1 x ventilator transparant plastic, open, diameter 35 mm voor VGA-kaart (4894462470268)
3 x bout M3x6 slotted/cheese head (M36 CSSTMCZ100)
krimpkous diameter 3 mm 1:2 ratio
krimpkous diameter 1,6 mm 1:2 ratio
1 x zakje warmtegeleidende pasta op siliconenbasis
5 x zelfklevend rubber voetje (TME RI-RBS-12)
14 x bout M3x12 verzinkt staal pozidriv DIN 7985A
3 x bout M3x16 verzinkt staal pozidriv DIN 7985A
13 x zeskantmoer M3 staal DIN 934
7 x afstandsbus 3mm polyamide
4 x sluitring M3 plastic DIN 125A
3 x gegolfde sluitring M3
1 x messing buis diameter 6 mm x 0,5 mm, lengte 45 mm
2 x afstandshouder 15 mm M3 F/F
behuizing helder acrylaat 5 mm geëxtrudeerd, lasergesneden
