RS-232-transceivers met instelbare spanning
02 november 2015
op
op
Exar introduceert een reeks RS-232-transceivers volgens EIA/TIA-232 die geschikt is voor voedingsspanningen tussen 3 V en 5,5 V. De XR32220 en XR32431 beschikken over een instelbare low-voltage-interface voor toepassing in schakelingen waarin lage of verschillende spanningen voorkomen.

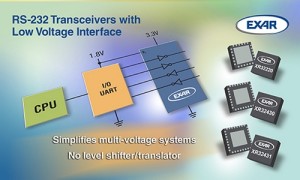

In veel toepassingen worden RS232-transceivers verbonden met UART’s, microprocessors of andere logische IC’s die met spanningen van minder dan 3,3 V werken. De transceivers met typenummers XR32220 en XR32431 hebben een zogenaamde VL-pen (Voltage Logic), waarmee het uitgangsniveau van de transceiver en de schakeldrempel van de ingang kunnen worden aangepast aan lage voedingsspanningen. Het VL-bereik loopt hierbij van 1,65 V tot 5,5 V. Door deze instelbare low-voltage-interface vervallen de anders noodzakelijke niveau-omzetters tussen de transceiver en een UART of microcontroller.
De IC’s XR32220 en XR32431 worden geleverd in ruimtebesparende RoHS-compatibele QFN-behuizingen met afmetingen van respectievelijk 4 x 4 mm (XR32220) en 5 x 5 mm (XR32431).
In veel toepassingen worden RS232-transceivers verbonden met UART’s, microprocessors of andere logische IC’s die met spanningen van minder dan 3,3 V werken. De transceivers met typenummers XR32220 en XR32431 hebben een zogenaamde VL-pen (Voltage Logic), waarmee het uitgangsniveau van de transceiver en de schakeldrempel van de ingang kunnen worden aangepast aan lage voedingsspanningen. Het VL-bereik loopt hierbij van 1,65 V tot 5,5 V. Door deze instelbare low-voltage-interface vervallen de anders noodzakelijke niveau-omzetters tussen de transceiver en een UART of microcontroller.
De IC’s XR32220 en XR32431 worden geleverd in ruimtebesparende RoHS-compatibele QFN-behuizingen met afmetingen van respectievelijk 4 x 4 mm (XR32220) en 5 x 5 mm (XR32431).
