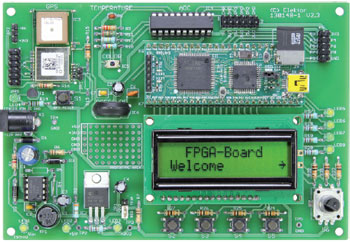

Uitbreidingsprint voor het FPGA-board
Met display, sensoren, GPS, knoppen, LED's en meer
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
Weerstanden:
(alle weerstanden ¼ W, behalve R6,R7)
R1,R16 = 1 k
R2 = 390 Ohm
R3,R14,R17..R20 = 180 Ohm
R4 = 0 Ohm*
R5,R28 = niet geplaatst*
R6,R7 = 1 Ohm
R8 = NTC 22 kOhm, type ND03P00223J
R9 = 22 k
R10 = 820 k
R11 = 510 k
R12 = 390 k
R13,R15,R21..R27 = 10 k
Condensatoren:
C1 = 330 µ/16 V radiaal
C2,C7 = 10 n, keramisch
C3 = 68 µ/16 V radiaal
C4 = 10 µ/10 V radiaal
C5 = 1 µ/16 V radiaal
C6 = 470 p/50 V keramisch
Spoelen:
L1 = 33 µH/1,4 A
Halfgeleiders:
LED1..LED8 = LED groen, 3 mm
D1..D3 = Schottky-diode 1N5817
T1 = BC547
IC1 = LM2672N-5.0 schakelende regelaar
IC2 = MCP1825S-33EAB low-drop-spanningsregelaar
IC3 = A2035-H GPS-module (Farnell-nr. 2281693)
IC4 = ADC0838CCN/NOPB
IC5 = KPS-5130PD7C kleurensensor
IC6 = MPX4115A druksensor
Diversen:
LCD = LCD 2 x 16 tekens, HD44780-compatiebel (Farnell-nr. 1847939)
S1..S5 = drukknop, 6x6 mm
S6 = rotary-encoder type EC12E, 24 P/U, met drukknop
K1 = voedingsconnector voor printmontage, met middenpen
K2,K3 = 2x6-pens pinheader
K4 = 16-pens pinheader
K5 = 2x5-pens pinheader
8-pens IC-voetje voor IC1, optioneel
20-pens IC-voetje voor IC4, optioneel
16-pens female SIL-connector voor LCD
JP1,JP2 = 3-pens pinheader
JP3 = 2-pens pinheader
K6,K7 = 25-pens female connector voor FPGA-board
print nr. 130148-1
