Signaalanalyzer met netwerkaansluiting (1)

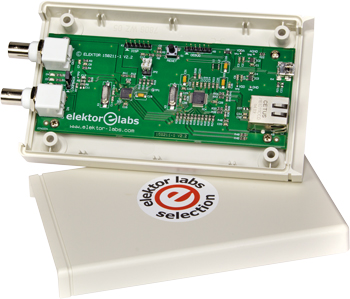

dsPIC33 + W5500 = oscilloscoop, spectrumanalyzer en signaalgenerator in één
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
Componenten
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor Labs projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
Weerstanden
SMD 0805, 5%, 0,1 W, tenzij anders vermeld
R1 = 100 Ohm
R2,R3,R4,R13,R14,R15,R18,R19 = 470 Ohm
R5,R16,R17,R20,R24,R25,R26,R27,R28,R29,R30,R31,R32,R33,R34 = 10 k
R6, R8 = 1 k
R7,R36,R39,R41,R42 = 49,9 Ohm, 1%
R9 = 4k02, 1%
R10,R21,R22,R37,R38,R43,R44 = 0 Ohm
R11 = 2k7
R12 = 270 Ohm
R23 = 12k4, 1%
R35 = 1 M
R40 = 10 Ohm
R45,R46 = 330 Ohm
Condensatoren
SMD 0805
C1,C2,C4,C5 = 1 µF
C3,C6,C9,C15,C16,C17,C18,C19,C22,C24,C25,C26,C32 = 100 nF
C7,C8 = 47 nF
C10,C20,C28,C31 = 10 µF / 16 V, tantaal
C11,C21 = niet gemonteerd
C12 = 10 pF
C13,C14 = 27 pF
C23,C36 = 10 nF
C27 = 4,7 µF
C29,C30 = 18 pF
C33 = 22 nF
C34,C35 = 6,8 nF
C37 = 1 nF / 1000 V
Spoelen
L1,L2 = ferriet, 600Ohm, 1A, SMD 0603
Halfgeleiders
D1,D2,D3,D4 = led, rood
D5 = MBR120LSFT1G
IC1 = DSPIC33EP512MC502-I/MM
IC2, IC3 = ADP151
IC4 = W5500 (WIZnet)
Diversen
JP1 = 3-pens header, steek 2,54 mm, verticaal
JP2 = 4-pens (2x2) header, steek 2,54 mm, verticaal
K1,K6 = 6-pens header, steek 2,54 mm, verticaal
K2,K3 = BNC-connector, female, 90°
K4 = Mini-USB-B connector, afgeschermd
K5 = RJ45 connector met 10/100 Base-TX transformator en leds
S1 = druktoets, 6x6 mm
X1 = kristal 8 MHz
X2 = kristal 25 MHz
Jumpers voor JP1 en JP2
Behuizing: OKW ‘Shell-type’ behuizing O 155, vers. I; EPS 150211-71 (Elektor-shop)
Print, kaal: EPS 150211-1-v2.2 (Elektor-shop)
Print, voorgemonteerd: EPS 150211-91 (Elektor-shop)
