Electronic load for DC and AC
In this project I show you an electronic load for DC and AC
This Electronic Load for DC and AC has some remarkable Features:
Input voltage up to 400V
Load current up to 10A
Power dissipation up to 200W
Remote controllable via (isolated USB interface)
Suitable for DC and AC

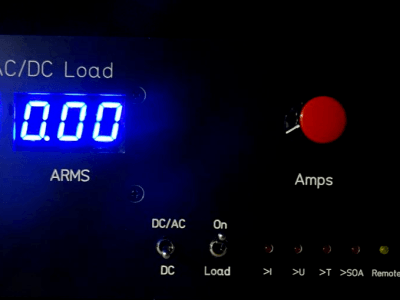

7-segment displays for VRMS and ARMS
After publishing this project in Elektor issue Sept./Okt. 2021
you can find the (updated) documents in the attachments.
Input voltage up to 400V
Load current up to 10A
Power dissipation up to 200W
Remote controllable via (isolated USB interface)
Suitable for DC and AC
7-segment displays for VRMS and ARMS
After publishing this project in Elektor issue Sept./Okt. 2021
you can find the (updated) documents in the attachments.
Discussie (16 opmerking(en))
Marc Michalewicz 2 jaar geleden
Hallo,
ein tolles Projekt und ich würde gerne die LTSpice Simulation auch mal laufen lassen. Leider stimmt der Link nicht hinter dem File oben. Wenn man auf die LTSpice Datei kllickt, kommt eine Stückliste und ein "*.sch" File.
Wäre toll wenn ihr das bei Gelegenheit korrigieren könntet.
Vielen Dank und weiter so !
Marc
ein tolles Projekt und ich würde gerne die LTSpice Simulation auch mal laufen lassen. Leider stimmt der Link nicht hinter dem File oben. Wenn man auf die LTSpice Datei kllickt, kommt eine Stückliste und ein "*.sch" File.
Wäre toll wenn ihr das bei Gelegenheit korrigieren könntet.
Vielen Dank und weiter so !
Marc
Antwoord
Toon meer
2 Opmerking(en)
T. Wang, Demu 2 jaar geleden
Hallo Rainer,
Tolles Projekt. Wenn Sie es in Kleinserie produzieren möchten, können wir dabei helfen.
http://rischart-trading.de/
Wir sind Whole Sale Service Anbieter, von Einkauf von Komponenten, Leiterplatten, Bestückung, bis hinzu Zusammenbau und Verpackung. Gut und günstig. :)
Kontakt:
Email: wangxin_de@yahoo.de
Handy: 0152-55927471
VG Tim
Tolles Projekt. Wenn Sie es in Kleinserie produzieren möchten, können wir dabei helfen.
http://rischart-trading.de/
Wir sind Whole Sale Service Anbieter, von Einkauf von Komponenten, Leiterplatten, Bestückung, bis hinzu Zusammenbau und Verpackung. Gut und günstig. :)
Kontakt:
Email: wangxin_de@yahoo.de
Handy: 0152-55927471
VG Tim
Antwoord
Toon meer
1 Bijlage(n)
0 Opmerking(en)
spsman 2 jaar geleden
Hallo,
ich habe die Schaltung nachgebaut. Ich stellte aber schnell fest das es zwischen Firmware und Dokumentation unterschiede gibt. Es ist von einem I/R Schalter die Rede, den es im Bascom Code nicht gibt und auch im Schaltplan nicht. Im VB Script ist auch der Schalter beschrieben gibt es aber nicht im Code der zum Download bereitsteht. Im VB Script schaltet nur das AC/DC Relais, wie auch im Bascom Code programmiert, macht aber weiter keinen Sinn. Kann mir einer beschreiben wie die Umschaltung von Iconst und Rconst funktioniert? Ausserdem lässt sich der Strom nicht mehr als 2A einstellen. Die Einstellung der Regler Amp Meter Offset und Zero Current ist auch nicht beschrieben.Kann mir einer Tips geben? Oder hat jemand die Schaltung nachgebaut? Bitte um Nachricht. Vielen Dank.
ich habe die Schaltung nachgebaut. Ich stellte aber schnell fest das es zwischen Firmware und Dokumentation unterschiede gibt. Es ist von einem I/R Schalter die Rede, den es im Bascom Code nicht gibt und auch im Schaltplan nicht. Im VB Script ist auch der Schalter beschrieben gibt es aber nicht im Code der zum Download bereitsteht. Im VB Script schaltet nur das AC/DC Relais, wie auch im Bascom Code programmiert, macht aber weiter keinen Sinn. Kann mir einer beschreiben wie die Umschaltung von Iconst und Rconst funktioniert? Ausserdem lässt sich der Strom nicht mehr als 2A einstellen. Die Einstellung der Regler Amp Meter Offset und Zero Current ist auch nicht beschrieben.Kann mir einer Tips geben? Oder hat jemand die Schaltung nachgebaut? Bitte um Nachricht. Vielen Dank.
Antwoord
Rainer Schuster 2 jaar geleden
da ist offensichtlich beim Upload der aktuellen Version etwas schiefgelaufen! Wie auch immer: Die aktuelle Version der VB Software ist in der Datei "Electronic_ACDC_Load.zip" zu finden, aktuelle Unterlagen für die Hardware und Firmware für dieses Projekt sind im Reiter "CAD" in der Datei "Display.zip" zu finden.
Zum Thema Strom: Wenn der Schalter "Load On/Off" auf Off steht, wird die Lastspannung U gemessen. Der maximal einzustellende Strom wird dann zu Imax = Pmax/U = 200W/U berechnet. Das heißt, ein Laststrom von 10A ist nur bis zu einer Spannung von 20V einstellbar!
Zur Einstellung der Regler: Mit R64 wird bei einem Sollstrom von 0,00A der Iststrom ebenfalls auf 0,00A eingestellt. Danach wird mit R65 die Stromanzeige ebenfalls auf 0,00A eingestellt.
Zum Thema Strom: Wenn der Schalter "Load On/Off" auf Off steht, wird die Lastspannung U gemessen. Der maximal einzustellende Strom wird dann zu Imax = Pmax/U = 200W/U berechnet. Das heißt, ein Laststrom von 10A ist nur bis zu einer Spannung von 20V einstellbar!
Zur Einstellung der Regler: Mit R64 wird bei einem Sollstrom von 0,00A der Iststrom ebenfalls auf 0,00A eingestellt. Danach wird mit R65 die Stromanzeige ebenfalls auf 0,00A eingestellt.
Antwoord
spsman 2 jaar geleden
Ich habe mir die Dateien erneut runtergeladen. Im Prinzipschaltbild gibt es jetzt nur ein Relais, Last ON/OFF. Wird das AC/DC Relais nicht mehr benötigt? Im Layout ist es noch drin.Im Bascom Code wird das Relais nicht mehr angesteuert. Leider ist kein aktualisiertes Schema vorhanden. Falls der Gleichrichter bei AC und DC Betrieb ohne Umschaltung aktiv ist, ist bei DC Betrieb kein Massebezug vorhanden, kann mir nicht vorstellen das Uist richtig gemessen wird. Werde es mal ausprobieren, bitte aber dennoch um Stellungnahme. Vielen Dank.
Antwoord
Rainer Schuster 2 jaar geleden
Es tut mir leid, aber ich kann im Layout kein AC/DC- Relais entdecken!
Das Relais wird nicht mehr benötigt, da der Gleichrichter auch bei DC aktiv ist. Der Massebezug ist dadurch gegeben, dass der Minuspol des Gleichrichters mit Masse verbunden ist.
Das gilt für AC als auch für DC!
Das Relais wird nicht mehr benötigt, da der Gleichrichter auch bei DC aktiv ist. Der Massebezug ist dadurch gegeben, dass der Minuspol des Gleichrichters mit Masse verbunden ist.
Das gilt für AC als auch für DC!
Antwoord
Toon meer
1 Opmerking(en)
Max Meier 3 jaar geleden
Ist ein schönes Projekt, insbesondere wenn man die Preise für vergleichbare professionelle Geräte sieht.
Die entsprechenden Bauteile sind sicher zu beschaffen (krumme R's z.B. bei Mouser), abetr wo bekommt man die Leiterplatte. Früher gab es so was mal im elektor-Shop, und gaaaaaanz früher gab es einen Distributer, der Bausätze, speziell für elektor-Projekte, zusammenstellte. Aber die Globalisierung hat das alles halt zum teufel befördert...
Die entsprechenden Bauteile sind sicher zu beschaffen (krumme R's z.B. bei Mouser), abetr wo bekommt man die Leiterplatte. Früher gab es so was mal im elektor-Shop, und gaaaaaanz früher gab es einen Distributer, der Bausätze, speziell für elektor-Projekte, zusammenstellte. Aber die Globalisierung hat das alles halt zum teufel befördert...
Antwoord
Rainer Schuster 3 jaar geleden
Mit den in "CAD" befindlichen ".brd" Dateien kann man bei jedem Leiterplattenhersteller (z.B. LeitOn) online Leiterplatten bestellen. Allerdings sind Einzelstücke nicht ganz billig!
Antwoord
Max Meier 3 jaar geleden
Das ich mit einer .brd-Datei Leiterplatten bei jedem x-beliebigen Hersteller bestellen kann ist mir durchaus bekannt. Nur leider befanden sich bisher im zip-Archiv Schematics_layouts.zip (heruntergeladen am 04.09.2021) keinerlei eagle-Files. Nur 5 pdf-Dateien. Heute (26.09.2021) sind die notwendigen eagle-Dateien nach dem Download enthalten. Also bedanke ich mich mal bei Ihnen für das korrekte Bereitstellen der notwendigen Dateien
Antwoord
Toon meer
1 Opmerking(en)
johns 5 jaar geleden
Would it be possible to post the Eagle files (or whatever you are using, they looked like eagle to me) so that I can have the boards manufactured?
This is exactly what I have been looking for to dynamically test power supplies.
If anyone else is interested, I can make the boards available at cost plus postage.
Thanks
This is exactly what I have been looking for to dynamically test power supplies.
If anyone else is interested, I can make the boards available at cost plus postage.
Thanks
Antwoord
Toon meer
2 Opmerking(en)
LucDB 5 jaar geleden
Thank you Rainer!
What would be the maximum useable frequency?
I am looking for an electronic load for Model Train boosters (DCC - 5~8 KHz).
Thank you for your reaction,
Luc
What would be the maximum useable frequency?
I am looking for an electronic load for Model Train boosters (DCC - 5~8 KHz).
Thank you for your reaction,
Luc
Antwoord
Fmky 5 jaar geleden
Interesting with the AC-mode! But 60V is enough for me :-)
One remark to the shematic:
There is a capacitor C13 (10uF) parallel to the shunt regulator VR1 (TL431)! The shunt doesn't like a capacitor parrallel without a resistor. Even 10nF can be too much. It's better to use a resistor in series or set the capacitor to "not mounted".
Best regards
Florian
One remark to the shematic:
There is a capacitor C13 (10uF) parallel to the shunt regulator VR1 (TL431)! The shunt doesn't like a capacitor parrallel without a resistor. Even 10nF can be too much. It's better to use a resistor in series or set the capacitor to "not mounted".
Best regards
Florian
Antwoord
Toon meer
3 Opmerking(en)
goodoldel34 5 jaar geleden
Yes ! Interesting project. However, even if the schematics give already a good idea about the overall principle of the device, it would have been nice to include an article which describes the operation more precisely and more specifically the domain of operation of the MOS Power SPW32N50C3 transistors.
Antwoord
Toon meer
1 Opmerking(en)
