Hoogspanningsvoeding met karakteristiekenschrijver
spanningen tot 400 V instellen en karakteristieken van buizen en transistoren meten
Hoogspanningsvoeding met karakteristiekenschrijver

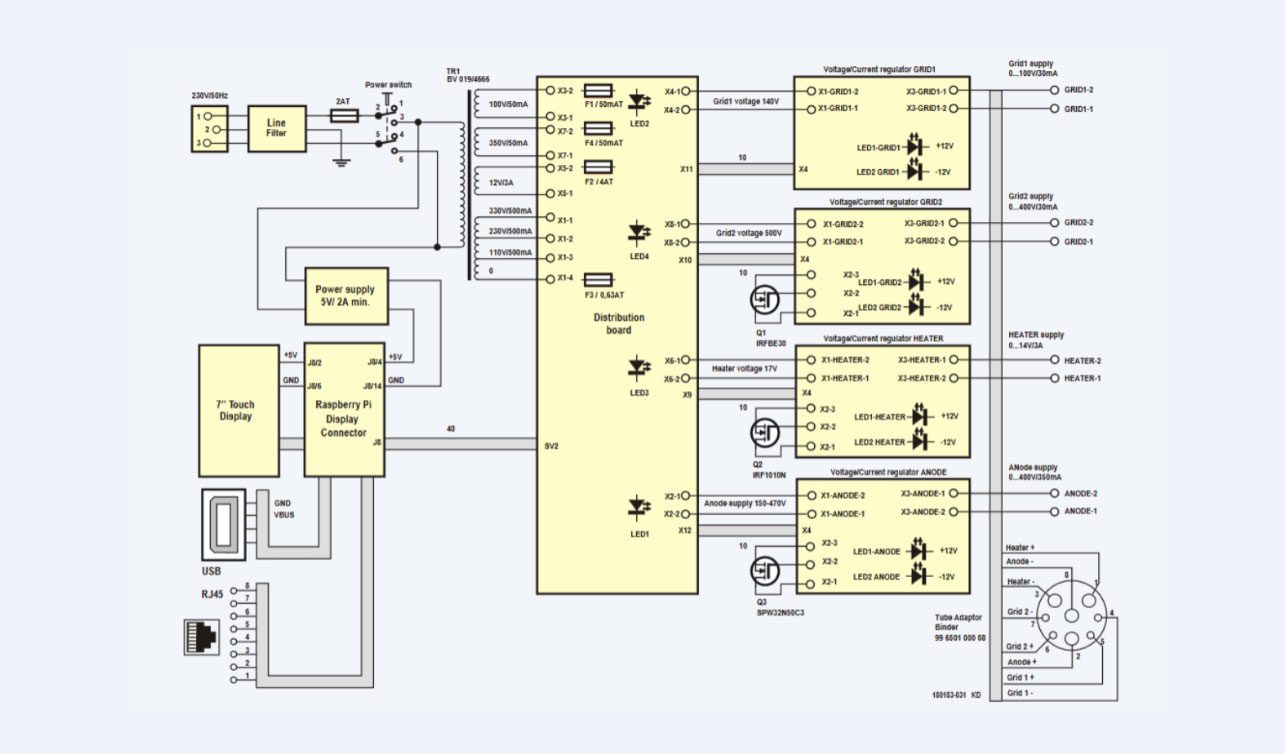

Deze universele hoogspanningsvoeding levert niet alleen de voedingsspanningen voor buizenschakelingen, maar kan ook worden gebruikt om de karakteristieken van buizen en halfgeleiders te meten. Hij wordt bestuurd door een Raspberry Pi met een 7"-aanraakscherm.
Discussie (0 opmerking(en))
Meester_Ron 4 jaar geleden
And where can you by the case from the project?
afz, Ronald.
cvdo 4 jaar geleden
Found them in Germany
cvdo 4 jaar geleden
The consequence is that voltage measurement, which is done through voltage divider R17/R18 gives a negative input on opamps IC4A and IC1A. E.g. if the output is 100V, there is -100V on X3-1 and -1V on R17/R18 (assuming R17=1M).
Aha. I suddenly get it: this is why IC1C acts as a 1:-1 voltage inverter. In this way when U_DEST (or USOLL) is set to +1V, the output of IC1C get -1V, so IC1A will try to regulate the voltage on R17/R18 to -1V, so X3-1 will go to -100V.
This is also why the +input of IC1A is used and not the -input.
In the other direction, IC1D acts as the voltage inverter.
The inversion in both paths is necessary because the DAC on the digital board will output only positive voltages.
