voice operated control switch - zenden bij de eerste kik

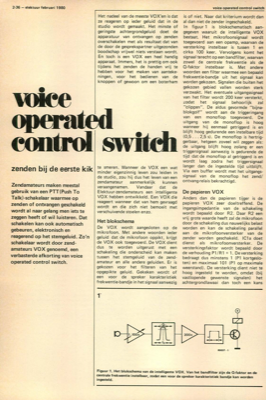

2-36 - elektuur februari 1980 voice operated control switch Het nadeel van de meeste VOX"en is dat ze reageren op ieder geluid dat in de studio wordt gemaakt. Het minste of geringste achtergrondgeluid doet de apparatuur van ontvangen op zenden overschakelen met als resultaat dat van de door de gesprekspartner uitgezonden boodschap vrijwel niets verstaan wordt. En toch is een VOX een heel handig apparaat. Immers, het is prettig om ook tijdens het zenden de handen vrij te hebben voor het maken van aanteke- ningen, voor het bedienen van de knoppen of gewoon om een boterham voice operated eonuÃÇI swikh is of niet. Naar dat kriterium wordt dan al dan niet de zender ingeschakeld. In figuur 1 is blokschematisch aan- gegeven waaruit de intelligente VOX bestaat. Het mikrofoonsignaal wordt toegevoerd aan een opamp, waarvan de versterking instelbaar is tussen 1 en cirka 100 keer. Vervolgens komt het signaal terecht op een bandfilter, waarvan zowel de centrale frekwentie als de Q-faktor ins...
