elektuur-vocoder (2) - bouw en afregeling

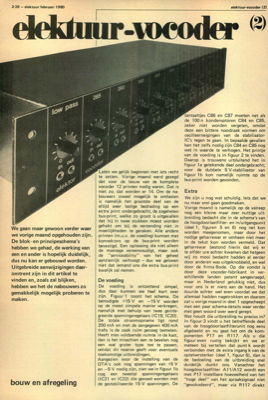

2-38 - elektuur februari 1980 elektuur-vocoder (2) eIekIUjtr4000der (2) We gaan maar gewoon verder waar we vorige maand opgehouden zijn. De blok- en principeschema"s hebben we gehad, de werking van een en ander is hopelijk duidelijk, dus nu kan er gebouwd worden. Uitgebreide aanwijzigingen daar- omtrent zijn in dit artikel te vinden en, zoals zal blijken, hebben we het de nabouwers zo gemakkelijk mogelijk proberen te maken. Laten we gelijk beginnen met iets recht te zetten. Vorige maand werd gezegd dat voor de bouw van de komplete vocoder 12 printen nodig waren. Dat is niet zo, dat worden er 14. Om de na- bouwers zoveel mogelijk te ontlasten is namelijk het grootste deel van de altijd weer lastige bedrading op een extra print ondergebracht, de zogeheten bus-print, welke zo groot is uitgevallen dat hij in twee stukken moest worden gehakt om bij de verzending niet in moeilijkheden te geraken. Alle andere printen (m.u.v. de voeding) kunnen met konnektors op de bus-print worden beve...
