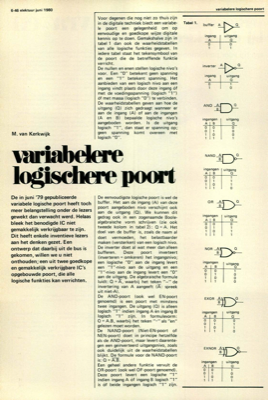

6-46 elektuur juni 1980 variabelere logischere poort M. van Kerkwijk ingang uitgang AQ 00 11 inverter ingang uitgang AQ 01 10 AND A Q ingangen uitgang AB Q 0 0 0 00 0 0 1 NAND ingangen uitgang ABQ 00 0 0 OR A B ingangen uitgang AB Q 00 0 O11 101 111 variabelere logiseherePoort De in juni "79 gepubliceerde variabele logische poort heeft toch meer belangstelling onder de lezers gewekt dan verwacht werd. Helaas bleek het benodigde IC niet gemakkelijk verkrijgbaar te zijn. Dit heeft enkele inventieve lezers aan het denken gezet. Een ontwerp dat daarbij uit de bus is gekomen, willen we u niet onthouden; een uit twee goedkope en gemakkelijk verkrijgbare IC"s opgebouwde poort, die alle logische funkties kan verrichten. De eenvoudigste logische poort is wel de buffer. Het aan de ingang (A) van deze poort aangeboden nivo verschijnt ook aan de uitgang (Q). We kunnen dit gedrag ook in een zogenaamde Boole- algebraische vorm schrijven (zie ook tweede kolom in tabel 2) : Q = A. Het doel van de...
