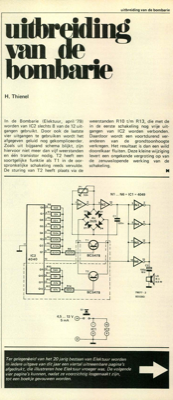

uitbreiding van de bombarie

ultbrOdhig van ur . bombane H. Thienel In de Bombarie (Elektuur, april "79) worden van IC2 slechts 8 van de 12 uit- gangen gebruikt. Door ook de laatste vier uitgangen te gebruiken wordt het afgegeven geluid nog gekompliceerder. Zoals uit bijgaand schema blijkt, zijn hiervoor niet meer dan vijf weerstanden en eÃÅeÃÅn transistor nodig. T2 heeft een soortgelijke funktie als T1 in de oor- spronkelijke schakeling reeds vervulde. De sturing van T2 heeft plaats via de weerstanden R10 t/m R13, die met de in de eerste schakeling nog vrije uit- gangen van IC2 worden verbonden. Daardoor wordt een voortdurend ver- anderen van de grondtoonhoogte verkregen. Het resultaat is dan een wild doorelkaar fluiten. Deze kleine wijziging levert een ongekende vergroting op van de zenuwslopende werking van de schakeling. L 4,5 ... 12 V 5 mA Ter gelegenheid van het 20 jarig bestaan van Elektuur worden in iedere uitgave van dit jaar een viertal uitneembare pagina"s afgedrukt, die illustreren hoe Elektuur vr...
