aanraakdeurbel - elektronische drukknop

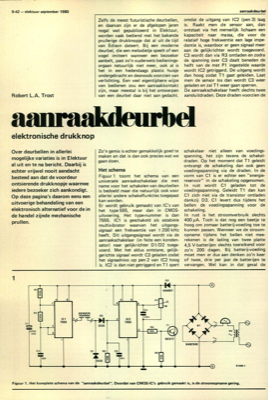

9-42 - elektuur september 1980 aanraakdeurbel Robert L.A. Trost Zelfs de meest futuristische deurbellen, en daarvan zijn er de afgelopen jaren nogal wat gepubliceerd in Elektuur, worden vaak bediend met het bekende prullerige drukknopje dat al uit de tijd van Edison dateert. Bij een moderne deurbel, die een melodietje speelt of een vogel imiteert wanneer een bezoeker aanbelt, past zo"n ouderwets bedienings- orgaan natuurlijk niet meer, ook al is het in een hedendaags plastic huisje ondergebracht en desnoods voorzien van verlichting. Een veel eigentijdsere wijze van bedienen zou een aanraakkontakt zijn, maar meestal is bij het ontwerpen van een deurbel daar niet aan gedacht. omdat de uitgang van IC2 (pen 3) laag is. Raakt men de sensor aan, dan ontstaat via het menselijk lichaam een kapaciteit naar massa, die voor de relatief hoge frekwentie een lage impe- dantie is, waardoor er geen signaal meer aan de gelijkrichter wordt toegevoerd. C3 wordt dan via R3 ontladen en zodra de span...
