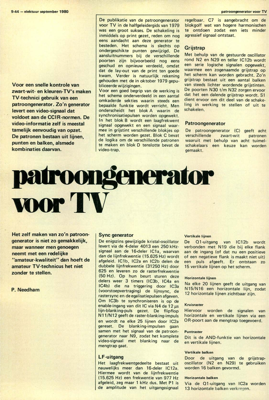

patroongenerator voor TV
9-44 - elektuur september 1980 patroongenerator voor TV Voor een snelle kontrole van zwart-wit- en kleuren-TV"s maken TV-technici gebruik van een patroongenerator. Zo"n generator levert een video-signaal dat voldoet aan de CCIR-normen. De video-informatie zelf is meestal tamelijk eenvoudig van opzet. De patronen bestaan uit lijnen, punten en balken, alsmede kombinaties daarvan. De publikatie van de patroongenerator voor TV in de halfgeleidergids van 1979 was een groot sukses. De schakeling is inmiddels op print gezet, reden om nog eens aandacht aan deze generator te besteden. Het schema is slechts op ondergeschikte punten gewijzigd. De aansluitnummers bij de verschillende poorten zijn bijvoorbeeld nog eens geschud en opnieuw verdeeld, omdat dat de lay-out van de print ten goede kwam. Verder is natuurlijk rekening gehouden met de in oktober 1979 gepu- bliceerde wijzigingen. Voor een goed begrip van de werking is het schema onderverdeeld in een aantal omkaderde sekties waarin stee...
