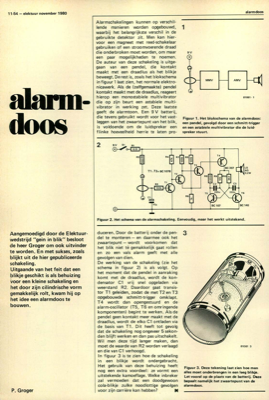

11-54 - elektuur november 1980 alarmdoos Alarmschakelingen kunnen op verschil- lende manieren worden opgebouwd, waarbij het belangrijkste verschil in de gebruikte detektor zit. Men kan hier- voor een magneet met reed-schakelaar gebruiken of een stroomvoerende draad die onderbroken moet worden, om maar een paar mogelijkheden te noemen. De auteur van deze schakeling is uitge- gaan van een pendel, die kontakt maakt met een draadlus als het blikje beweegt. De rest is, zoals het blokschema in figuur 1 laat zien, het normale elektro- nicawerk. Als de (zelfgemaakte) pendel kontakt maakt met de draadlus, reageert alarm-hierop een monostabiele multivibrator die op zijn beurt een astabiele multi- vibrator in werking zet. Deze laatste geeft de alarmtoon. Een 9 V batterij, die tevens gebruikt wordt voor het vast- leggen van het zwaartepunt van het blik, is voldoende om de luidspreker een flinke hoeveelheid herrie te laten pro- 1 9V doos Figuur 1. Het blokschema van de alarmdoos: een pendel,...
