Verbindingstester - kontroleer uw printen op sluiting of onderbreking

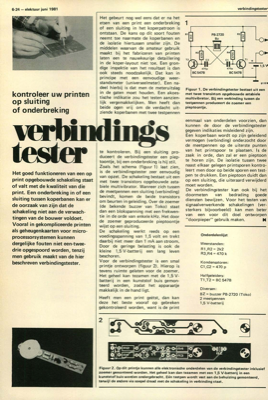

6-24 - elektuur juni 1981 verbindingstester kontroleer uw printen op sluiting of onderbreking Het gebeurt nog wel eens dat er na het etsen van een print een onderbreking of een sluiting in het koperpatroon is ontstaan. De kans op dit soort fouten neemt toe naarmate de koperbanen en de isolatie hiertussen smaller zijn. De middelen waarvan de amateur gebruik maakt bij het fabriceren van printen laten een te nauwkeurige detaillering in de koper-layout niet toe. Een gron- dige inspektie van het resultaat is dan ook steeds noodzakelijk. Dat kan in principe met een eenvoudige weer- standsmeter (universeel meter). Een na- deel hierbij is dat men de meteruitslag in de gaten moet houden. Een akoes- tische indikatie zou het testen aanzien- lijk vergemakkelijken. Men heeft dan beide ogen vrij om de verdacht uit- ziende koperbanen met twee testpennen 91151 Figuur 1. De verbindingstester bestaat uit een met twee transistors opgebouwde astabiele multivibrator. Bij een verbinding tussen de tes...
