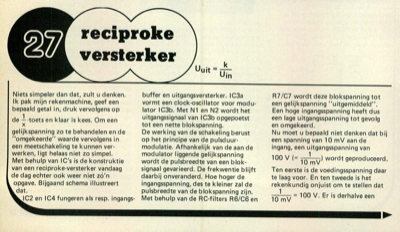

reciproke versterker Uuit = (k/Uin)
Niets simpeler dan dat, zult u denken. Ik pak mijn rekenmachine, geef een bepaald getal in, druk vervolgens op de toets en klaar is kees. Om een x gelijkspanning zo te behandelen en de "omgekeerde" waarde vervolgens in een meetschakeling te kunnen ver- werken, ligt helaas niet zo simpel. `Met behulp van IC"s is de konstruktie van een reciproke-versterker vandaag de dag echter ook weer niet zoÃÅ"n opgave. Bijgaand schema illustreert dat. IC2 en IC4 fungeren als resp. ingangs- k duit= din buffer en uitgangsversterker. IC3a vormt een clock-oscillator voor modu- lator IC3b. Met N1 en N2 wordt het uitgangssignaal van IC3b opgepoetst tot een nette blokspanning. De werking van de schakeling berust op het principe van de pulsduur- modulatie. Afhankelijk van de aan de modulator liggende gelijkspanning wordt de pulsbreedte van een blok- signaal gevarieerd. De frekwentie blijft daarbij onveranderd. Hoe hoger de ingangsspanning, des te kleiner zal de pulsbreedte van de blokspanning zijn. Met ...
