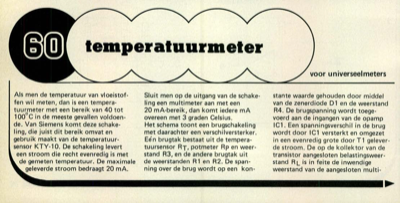

temperatuurmeter - voor universeelmeters
Als men de temperatuur van vloeistof- fen wil meten, dan is een tempera- tuurmeter met een bereik van 40 tot 100°C in de meeste gevallen voldoen- de. Van Siemens komt deze schake- ling, die juist dit bereik omvat en `gebruik maakt van de temperatuur- sensor KTY-10. De schakeling levert een stroom die recht evenredig is met de gemeten temperatuur. De maximale geleverde stroom bedraagt 20 mA. Sluit men op de uitgang van de schake- ling een multimeter aan met een 20 mA-bereik, dan komt iedere mA overeen met 3 graden Celsius. Het schema toont een brugschakeling met daarachter een verschilversterker. Eén brugtak bestaat uit de tempera- tuursensor RT, potmeter Rp en weer- stand R3, en de andere brugtak uit de weerstanden R1 en R2. De span- ning over de brug wordt op een kon- voor universeelmeters stante waarde gehouden door middel van de zenerdiode D1 en de weerstand R4. De brugspanning wordt toege- voerd aan de ingangen van de opamp IC1. Een spanningsverschil in de brug wordt door I...
