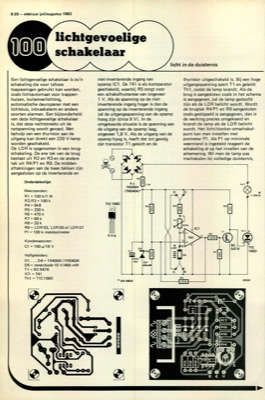

lichtgevoelige schakelaar - licht in de duisternis
8-20 - elektuur juli/augustus 1982 Een lichtgevoelige schakelaar is zo"n schakeling die voor talloze toepassingen gebruikt kan worden, zoals lichtautomaat voor trappen- huizen, buitenverlichting, automatische deuropener met een lichtsluis, inbraakalarm en andere soorten alarmen. Een bijzonderheid van deze lichtgevoelige schakelaar is, dat deze rechtstreeks uit de netspanning wordt gevoed. Met behulp van een thyristor aan de uitgang kan direkt een 220 V-lamp worden geschakeld. De LDR is opgenomen in een brug- schakeling. De ene tak van de brug bestaat uit R2 en R3 en de andere tak uit R4/P1 en R9. De midden- aftakkingen van de twee takken zijn aangesloten op de inverterende en Onderdelenlijst Weerstanden: R1 = 100 k/1 W R2,R3 = 100 k R4 = 6k8 R5 = 220 k R6 = 470 k R7 = 68 k R8 = 33 k R9= LDR03, LDR 05of LDR07 P1 = 100 k instelpotmeter Kondensatoren: C1=100μ/16V Halfgeleiders: D1 . . . D4 = 1N4004 (1N5404) D5= zenerdiode 10 V/400 mW T1 = BC 547B ICI = 741 Th1 = TIC106D niet-inver...
