kompakte synthesizer (3) - de VCF + VCA print

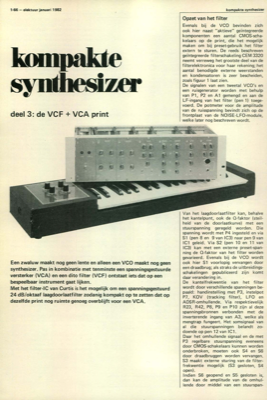

1-66 - elektuur januari 1982 kompakte synthesizer kompakte synthesizer deel 3: de VCF + VCA print Opzet van het filter Evenals bij de VCO bevinden zich ook hier naast "aktieve" geiÃàntegreerde komponenten een aantal CMOS-scha- kelaars op de print, die het mogelijk maken om bij preset-gebruik het filter extern te sturen. De reeds beschreven geiÃàntegreerde filterschakeling CEM 3320 neemt verreweg het grootste deel van de filterelektronica voor haar rekening; het aantal benodigde externe weerstanden en kondensatoren is zeer bescheiden, zoals figuur 1 laat zien. De signalen van een tweetal VCO"s en een ruisgenerator worden met behulp van Pl, P2 en Al gemengd en aan de LF-ingang van het filter (pen 1) toege- voerd. De potmeter voor de amplitude van de ruisspanning bevindt zich op de frontplaat van de NOISE-LFO-module, welke later nog beschreven wordt. Een zwaluw maakt nog geen lente en alleen een VCO maakt nog geen synthesizer. Pas in kombinatie met tenminste een spanningsgestuurde ...
