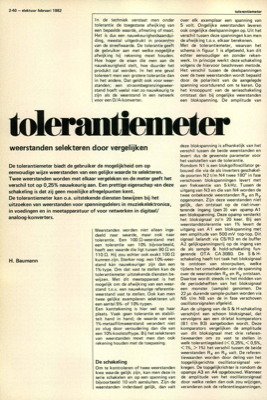

tolerantiemeter - weerstanden selekteren door vergelijken

2-40 - elektuur februari 1982 tolerantiemeter In de techniek verstaat men onder tolerantie de toegestane afwijking van een bepaalde waarde, afmeting of maat. Het is dus een nauwkeurigheidsaandui- ding, meestal uitgedrukt in procent" n van de streefwaarde. De tolerantie geeft de gebruiker aan met welke mogelijke afwijking hij rekening moet houden. Hoe hoger de eisen die men aan de nauwkeurigheid stelt, hoe duurder het produkt zal worden. In het ene geval tolereert men een grotere tolerantie dan in het andere. Dat geldt ook voor weer- standen; een stroombegrenzingsweer- stand hoeft veelal niet zo nauwkeurig te zijn als de weerstand in een netwerk voor een D/A-konverter. over elk exemplaar een spanning van 5 volt. Ongelijke weerstanden leveren ook ongelijke deelspanningen op. Uit het verschil tussen deze spanningen kan men de afwijking t.o.v. elkaar berekenen. Met de tolerantiemeter, waarvan het schema in figuur 1 is afgebeeld, kan dit echter eenvoudiger en zonder reken- werk. In p...
