multi-voeding - met een oog op teletekst

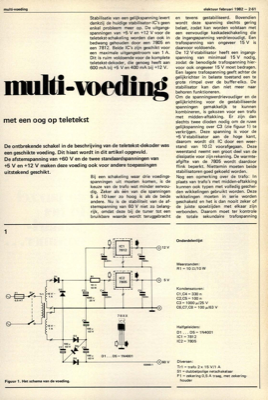

multi-voeding elektuur februari 1982 - 2-61 1 0,5 AT Figuur 1. Het schema van de voeding. houder Stabilisatie van een gelijkspanning levert dankzij de huidige stabilisator-IC"s geen enkel probleem meer op. De uitgangs- spanningen van +5 V en +12 V voor de teletekst-schakeling worden dan ook in bedwang gehouden door een 7805 en een 7812. Beide IC"s zijn geschikt voor een maximale uitgangsstroom van 1 A. Dit is ruim voldoende voor de komplete teletekst-dekoder, die genoeg heeft aan 600 mA bij +5 V en 400 mA bij +12 V. en tevens gestabiliseerd. Bovendien wordt deze spanning slechts gering belast, zodat kan worden volstaan met een eenvoudige kaskadeschakeling die de ingangsspanning verdrievoudigt. Een trafospanning van ongeveer 15 V is daarvoor voldoende. De 12 V-stabilisator heeft een ingangs- spanning van minimaal 15 V nodig, zodat de benodigde trafospanning hier- voor ook ongeveer 15 V moet bedragen. Een lagere trafospanning geeft achter de gelijkrichter in belaste toestand een t...
