10W/70 cm versterker

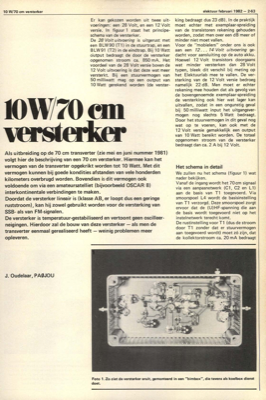

10 W/70 cm versterker elektuur februari 1982 - 2-63 Er kan gekozen worden uit twee uit- voeringen: een 28 Volt, en een 12 Volt versie. In figuur 1 staat het principe- schema van de versterker. De 28Volt uitvoering is uitgerust met een B LW 90 (T1) in de stuurtrap, en een BLW 91 (T2) in de eindtrap. Bij 10 Watt Output bedraagt de door de versterker opgenomen stroom ca. 850 mA. Het voordeel van de 28 Volt versie boven de 12 Volt uitvoering is dat deze wat meer versterkt. Bij een stuurvermogen van 50 milliwatt mag op een output van 10 Watt gerekend worden (de verster- 1OW/70cm us4erker Als uitbreiding op de 70 cm transverter (zie mei en juni nummer 1981) volgt hier de beschrijving van een 70 cm versterker. Hiermee kan het vermogen van de transverter opgekrikt worden tot 10 Watt. Met dit vermogen kunnen bij goede kondities afstanden van vele honderden kilometers overbrugd worden. Bovendien is dit vermogen ook voldoende om via een amateursatelliet (bijvoorbeeld OSCAR 8) interkontinen...
