universele audio-squelch

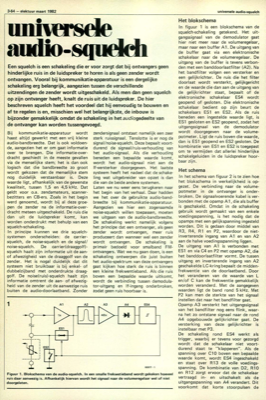

3-64 - elektuur maart 1982 universele audio-squelch Een squelch is een schakeling die er voor zorgt dat bij ontvangers geen hinderlijke ruis in de luidspreker te horen is als geen zender wordt ontvangen. Vooral bij kommunikatie-apparatuur is een dergelijke schakeling erg belangrijk, aangezien tussen de verschillende uitzendingen de zender wordt uitgeschakeld. Als men dan geen squelch op zijn ontvanger heeft, knalt de ruis uit de luidspreker. De hier beschreven squelch heeft het voordeel dat hij eenvoudig te bouwen en af te regelen is en, misschien wel het belangrijkste, de inbouw is bijzonder gemakkelijk omdat de schakeling in het audiogedeelte van de ontvanger kan worden tussengevoegd. In figuur 1 is een blokschema van de squelch-schakeling getekend. Het uit- gangssignaal van de demodulator gaat hier niet meer naar de volumeregelaar, maar naar een buffer Al. De uitgang van de buffer gaat via een elektronische schakelaar naar de volumeregelaar. De uitgang van de buffer is tevens...
